À medida que as redes de distribuição de energia se tornam cada vez mais complexas, as concessionárias e as instalações industriais exigem equipamentos que ofereçam confiabilidade, segurança, compactação e operação livre de manutenção excepcionais. OSwitchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão médiaemergiu como uma solução líder para sistemas modernos de distribuição de média tensão devido ao seu desempenho superior de isolamento, proteção ambiental, segurança operacional e longa vida útil.
Lugão Powerfornece avançadoSwitchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão médiasoluções projetadas para subestações urbanas, plantas industriais, projetos de energia renovável, complexos comerciais e redes de distribuição de serviços públicos. Esses sistemas de comutação compactos ajudam a melhorar a confiabilidade da energia e, ao mesmo tempo, reduzem o espaço de instalação e os custos de manutenção.
Neste artigo, exploramos como funcionam as unidades principais de anel isolado a SF6, suas vantagens, características técnicas, aplicações, critérios de seleção e por que elas se tornaram um componente essencial na infraestrutura elétrica moderna.

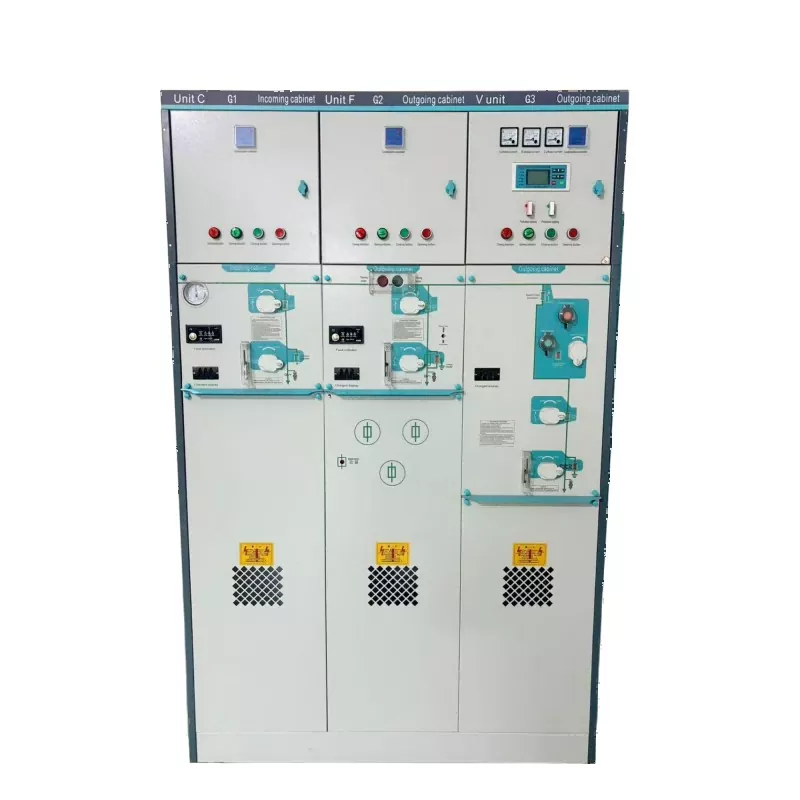

Um painel compacto de unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão é um dispositivo de distribuição de média tensão montado em fábrica projetado para controlar, proteger e isolar com segurança circuitos elétricos dentro de redes de distribuição de energia.
O sistema utiliza gás hexafluoreto de enxofre (SF6) como meio isolante e meio de extinção de arco. Todos os componentes energizados são colocados dentro de um tanque selado de aço inoxidável, protegendo o equipamento interno contra umidade, poeira, poluição, névoa salina e outros contaminantes ambientais.
As Unidades Principais de Anel (RMUs) são amplamente implantadas em:
Switchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão médiaOs sistemas fornecem distribuição de energia altamente confiável e, ao mesmo tempo, reduzem significativamente o espaço ocupado pela instalação.
O princípio operacional de uma RMU isolada em SF6 gira em torno da manutenção da distribuição de energia ininterrupta, ao mesmo tempo que permite o isolamento de falhas e a proteção do circuito.
Em condições normais de operação, a eletricidade flui através de alimentadores interconectados dispostos em configuração de anel. Se ocorrer uma falta em uma seção, o equipamento de manobra pode isolar rapidamente o segmento defeituoso enquanto mantém o fornecimento de energia para as seções não afetadas.
A câmara de gás SF6 selada desempenha duas funções críticas:
Este projeto aumenta drasticamente a confiabilidade operacional e a segurança do pessoal.
Uma RMU moderna totalmente isolada normalmente consiste em vários componentes integrados:
| Componente | Função |
|---|---|
| Chave seccionadora de carga | Executa operações de comutação sob condições de carga |
| Disjuntor | Fornece interrupção e proteção contra falhas |
| Tanque de gás SF6 | Fornece isolamento e extinção de arco |
| Sistema de barramento | Transfere energia entre compartimentos |
| Compartimentos de cabos | Conecte alimentadores de entrada e saída |
| Relés de Proteção | Detectar condições operacionais anormais |
| Chave de aterramento | Garante operações de manutenção seguras |
| Unidade de Controle | Permite operação local e remota |
Juntos, esses componentes criam uma solução de distribuição de média tensão compacta, mas altamente eficiente.
O design selado evita que a contaminação ambiental afete componentes elétricos críticos. Como resultado, o desempenho do equipamento permanece estável mesmo em condições operacionais adversas.
Em comparação com os sistemas de comutação tradicionais, as RMUs SF6 requerem significativamente menos espaço de instalação, tornando-as ideais para áreas urbanas densamente povoadas.
Peças energizadas totalmente fechadas eliminam riscos de contato acidental e melhoram a segurança do operador.
Como todos os componentes primários são vedados dentro do invólucro isolado a gás, os intervalos de manutenção são bastante reduzidos.
O gás SF6 possui excelentes propriedades de isolamento que permitem projetos de equipamentos compactos sem sacrificar o desempenho elétrico.
RMUs de qualidade podem operar de forma confiável por mais de 30 anos sob condições adequadas.
O design do tanque selado protege eficazmente o equipamento contra:
Embora as especificações variem dependendo dos requisitos do projeto, a tabela a seguir representa os parâmetros comuns encontrados nas unidades principais de anel SF6 modernas.
| Parâmetro | Valor típico |
|---|---|
| Tensão nominal | 12kV/24kV/36kV |
| Frequência nominal | 50Hz/60Hz |
| Corrente nominal | 630A - 1250A |
| Corrente de interrupção de curto-circuito | 20kA - 31,5kA |
| Meio de Isolamento | Gás SF6 |
| Nível de proteção | IP67 ou superior |
| Vida Mecânica | 5.000 - 10.000 operações |
| Temperatura operacional | -40°C a +55°C |
A versatilidade do painel compacto da unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão o torna adequado para vários setores.
As empresas municipais dependem das RMUs para melhorar a fiabilidade da rede e, ao mesmo tempo, minimizar a utilização do solo.
As fábricas exigem distribuição de energia estável para evitar interrupções na produção.
Os parques solares e as centrais eólicas utilizam RMUs para ligar os ativos de produção às redes de média tensão.
Shopping centers, torres de escritórios e empreendimentos de uso misto se beneficiam de instalações compactas de painéis de distribuição.
Ferrovias, aeroportos, portos e sistemas metropolitanos exigem distribuição de energia de média tensão altamente confiável.
As instalações de missão crítica dependem do fornecimento ininterrupto de energia, tornando as RMUs a escolha ideal.
| Recurso | RMU SF6 | Aparelhagem Isolada a Ar |
|---|---|---|
| Espaço de instalação | Muito compacto | Grande pegada |
| Resistência Ambiental | Excelente | Moderado |
| Frequência de manutenção | Baixo | Mais alto |
| Segurança Operacional | Alto | Moderado |
| Confiabilidade | Excelente | Bom |
| Expectativa de vida | Mais de 30 anos | 20-25 anos |
| Adequação para ambientes agressivos | Fora do comum | Limitado |
Para projetos onde a confiabilidade, a segurança e a otimização do espaço são prioridades, as RMUs isoladas com SF6 geralmente oferecem um valor superior a longo prazo.
A escolha da configuração correta do painel requer a avaliação de vários fatores importantes.
Selecione um sistema que corresponda à tensão operacional da rede de distribuição.
Certifique-se de que a RMU possa lidar com a demanda atual e com o crescimento futuro da carga.
Verifique se as classificações de curto-circuito atendem aos requisitos da concessionária local.
Avalie os níveis de umidade, temperatura, altitude e poluição.
Considere o monitoramento remoto e os requisitos de integração de redes inteligentes.
Prepare a instalação para o futuro selecionando configurações modulares quando possível.
O setor global de infraestruturas elétricas está a evoluir rapidamente para redes de distribuição mais inteligentes e resilientes.
As tendências emergentes incluem:
Fabricantes como a Lugao Power continuam investindo em tecnologias inovadoras de painéis de distribuição para dar suporte aos sistemas de energia da próxima geração em todo o mundo.
Uma unidade principal de anel SF6 foi projetada para distribuir, controlar e proteger com segurança redes elétricas de média tensão, garantindo ao mesmo tempo uma continuidade de energia confiável.
O gás SF6 oferece excelente resistência de isolamento e capacidade de extinção de arco, permitindo projetos de painéis compactos e altamente confiáveis.
RMUs de alta qualidade geralmente atingem uma vida útil superior a 30 anos quando instaladas e operadas corretamente.
Sim. Sua construção selada os torna altamente resistentes a intempéries, umidade, poeira e poluição.
Absolutamente. As RMUs modernas suportam monitoramento remoto, automação, protocolos de comunicação e funções inteligentes de gerenciamento de rede.
Serviços públicos, instalações industriais, projetos de energia renovável, sistemas de transporte, edifícios comerciais e data centers utilizam amplamente essas soluções de comutação.
A crescente demanda por infraestrutura elétrica confiável, compacta e com manutenção eficiente continua a impulsionar a adoção deSwitchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão média. Seu design totalmente vedado, excelente desempenho de isolamento, segurança operacional e adaptabilidade a diversas aplicações fazem dele uma das soluções mais eficazes para redes modernas de distribuição de energia de média tensão.
Quer sejam implantados em subestações de serviços públicos, instalações industriais, projetos de energia renovável, desenvolvimentos comerciais ou aplicações de redes inteligentes, essas RMUs avançadas ajudam a melhorar a confiabilidade do sistema e, ao mesmo tempo, reduzem os custos do ciclo de vida e os requisitos de espaço de instalação.
Procurando uma solução confiável de painel elétrico compacto de unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão para seu próximo projeto?A equipe de engenharia daLugão Powerestá pronta para ajudá-lo a selecionar a configuração ideal com base no seu nível de tensão, requisitos de rede, condições ambientais e planos de expansão futuros.Contate-noshoje para discutir as necessidades do seu projeto, receber orientação técnica especializada e obter uma solução personalizada que oferece desempenho, segurança e valor a longo prazo.
