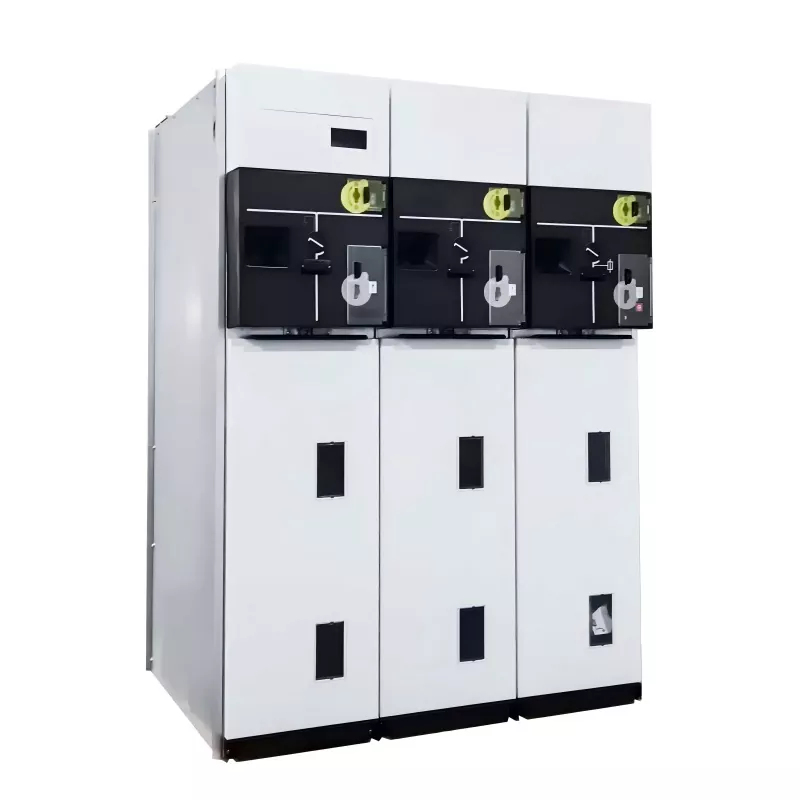

SM6 SF6 Painel de manobra fechado em metal compacto RMU isolado a gás

Procurando por um fabricante e fornecedor confiável na China? Não procure mais! Lugao é uma fábrica líder que oferece alta qualidade SM6 SF6 compacto com isolamento a gás RMU metálico fechadocomutador. É uma unidade principal de anel de média tensão projetada para distribuição de energia segura, confiável e compacta. Ele integra chaves seccionadoras de carga, disjuntores, barramentos e dispositivos de proteção em um invólucro metálico selado preenchido com gás isolante SF6.

Esta estrutura isolada a gás oferece excelente desempenho de isolamento e capacidade de extinção de arco, garantindo operação estável em ambientes elétricos exigentes. O painel metálico compacto RMU isolado a gás SM6 SF6 é amplamente utilizado em redes de distribuição modernas onde eficiência de espaço, segurança e confiabilidade são essenciais.

Principais parâmetros técnicos

Não.	Item		Unidade	Parâmetros
1	Tensão nominal		kV	12	24	36	40.5
2	Corrente nominal		A	630/1250
3	Frequência nominal		Hz	50/60
4	Tensão suportável de frequência de energia de 1 minuto	Valor total	kV	42	55	80	95
		Ponto de interrupção		48	65	95	110
5	Tensão suportável ao impulso do raio	Valor total	kV	75	125/150	170	95
		Ponto de interrupção		85	150/160	185	215
6	Corrente suportável nominal de curto prazo	Circuito Principal	ka	25/2s
		Circuito de Aterramento		25/2s
7	Corrente suportável de pico nominal		ka	63			50
8	Corrente de transferência nominal		A	1300~1700
9	Corrente de interrupção de fechamento de carga nominal		A	630
10	Corrente de interrupção de carregamento de cabo nominal		A	50/10
11	Corrente de interrupção do transformador descarregado		A	20
12	Corrente de interrupção de falha à terra de carregamento do cabo		A	100			80
13	Corrente nominal de interrupção de curto-circuito		ka	20
14	Corrente nominal de fechamento de curto-circuito		ka	63			50
15	Classe de Proteção			IP3X
16	Vida útil do interruptor de carga		Tempo	5000
17	Vida útil do interruptor de aterramento		Tempo	5000

Qual é a função do painel fechado de metal compacto RMU isolado a gás SM6 SF6?

• Controlar e distribuir energia elétrica de média tensão em sistemas de rede em anel.
• Proteja equipamentos elétricos e cabos contra sobrecargas e curtos-circuitos.
• Fornece comutação segura, isolamento e proteção contra falhas em redes de distribuição.
• Garanta o fornecimento contínuo de energia através da configuração da rede em anel.
• Apoiar a operação estável de redes elétricas urbanas e industriais.

Quais são os benefícios do painel fechado de metal compacto RMU isolado a gás SM6 SF6?

• Excelente desempenho de isolamento– O gás SF6 fornece isolamento superior e capacidade de extinção de arco.
• Estrutura Compacta– Design que economiza espaço, adequado para subestações internas e áreas de instalação limitadas.
• Alta confiabilidade– O invólucro metálico selado protege os componentes internos contra poeira, umidade e poluição.
• Baixa manutenção– Sistema totalmente fechado reduz custos operacionais e de manutenção.
• Operação Segura– Mecanismos de proteção integrados melhoram a segurança e a estabilidade do sistema.

Aplicativos

OSwitchgear fechado de metal compacto isolado a gás SM6 SF6 RMUé amplamente utilizado em sistemas de distribuição de média tensão em vários setores.

• Redes de distribuição de energia urbana e rural
• Plantas industriais e instalações de fabricação
• Edifícios comerciais e comunidades residenciais
• Ferrovias e infraestrutura de transporte
• Indústrias de mineração e metalurgia
• Sistemas de distribuição de energia renovável
• Subestações pré-fabricadas e centrais elétricas compactas
•
•

Vantagens

• Estrutura compacta e modular para instalação flexível.
• Extinção de arco confiável com isolamento de gás SF6.
• O design fechado em metal garante segurança operacional.
• Forte resistência a fatores ambientais como poeira e umidade.
• Longa vida útil com requisitos mínimos de manutenção.

Perguntas frequentes

1. Quais níveis de tensão estão disponíveis para o painel fechado de metal compacto RMU isolado a gás SM6 SF6?

Ocomutadoré normalmente projetado para sistemas de média tensão, como 12kV, 24kV e 36kV, dependendo dos requisitos do projeto e das especificações da rede de distribuição.

2. O painel de distribuição compacto de metal RMU isolado a gás SM6 SF6 é adequado para instalação interna?

Sim. Seu design compacto com invólucro metálico o torna ideal para subestações internas, edifícios comerciais e salas de distribuição industrial onde o espaço é limitado.

3. A RMU necessita de manutenção frequente?

Não. O sistema selado de isolamento a gás SF6 protege os componentes internos da contaminação ambiental, permitindo uma operação livre de manutenção por longo prazo.

4. O painel pode ser integrado em sistemas de redes inteligentes?

Sim. Configurações modernas suportam interfaces de automação e monitoramento remoto, tornando os equipamentos compatíveis com redes de distribuição inteligentes.
