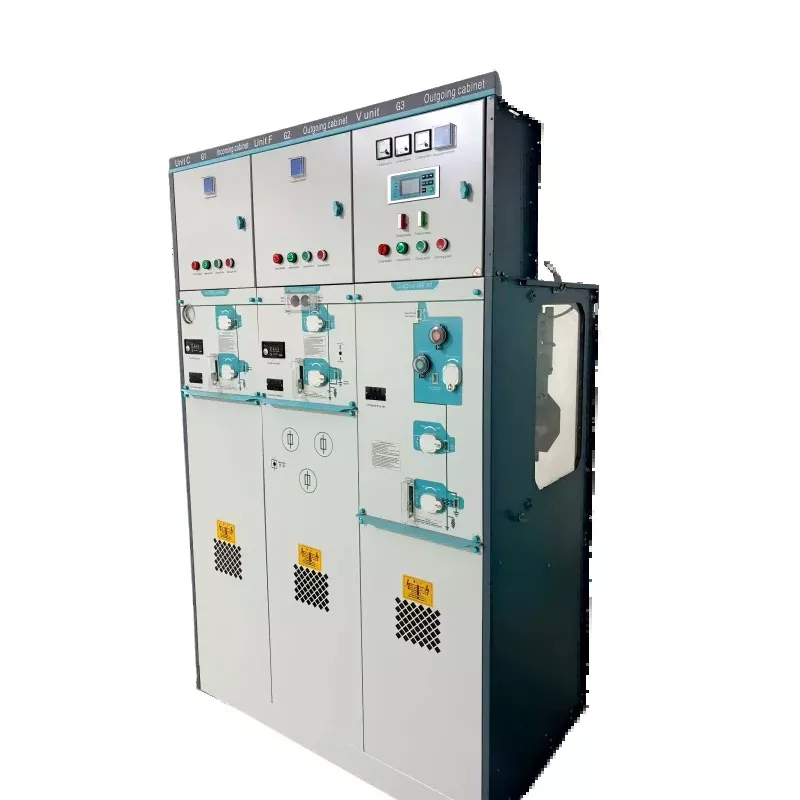

Switchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão média

Esta estrutura selada isola todos os componentes de alta tensão do ambiente externo, protegendo o equipamento contra poeira, umidade, condensação e substâncias corrosivas. Projetado e fabricado porLugão, o painel fornece soluções seguras, confiáveis ​​e com economia de espaço para sistemas modernos de distribuição de energia.

Principais parâmetros técnicos

Principais recursos e vantagens

Estrutura Totalmente Isolada e Selada

• OSwitchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão médiausa um tanque de aço inoxidável soldado a laser cheio de gás SF6.
• Todos os componentes energizados são selados dentro do gabinete para evitar a exposição a condições ambientais externas.
• Oferece excelente desempenho de isolamento e alto índice de proteção.

Design compacto e que economiza espaço

• A estrutura modular compacta reduz significativamente o espaço de instalação.
• Ideal para subestações compactas, sistemas de distribuição subterrânea e instalações com espaço limitado.
• A configuração flexível do módulo oferece suporte a diversas aplicações de distribuição.

Operação Livre de Manutenção

• O design totalmente vedado elimina a manutenção rotineira de componentes de alta tensão.
• Não é necessário reabastecimento de gás SF6 durante a vida útil projetada.
• Garante uma operação confiável a longo prazo, mesmo em ambientes adversos.

Alta segurança e confiabilidade

• Equipado com sistemas de intertravamento mecânico para evitar operação incorreta.
• A proteção contra arco interno e o canal de alívio de pressão melhoram a segurança operacional.
• A estrutura metálica garante desempenho estável em instalações exigentes.

Aplicativos

OSwitchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão médiaé amplamente utilizado em redes modernas de distribuição de energia onde a confiabilidade e o design compacto são essenciais.

• Redes de distribuição de energia urbana e rural
• Subestações compactas e subterrâneas
• Plantas industriais e instalações de fabricação
• Edifícios comerciais e comunidades residenciais
• Sistemas de energia ferroviária e de transporte
• Projetos de mineração e infraestrutura
• Instalações costeiras e ambientais adversas

Características do produto

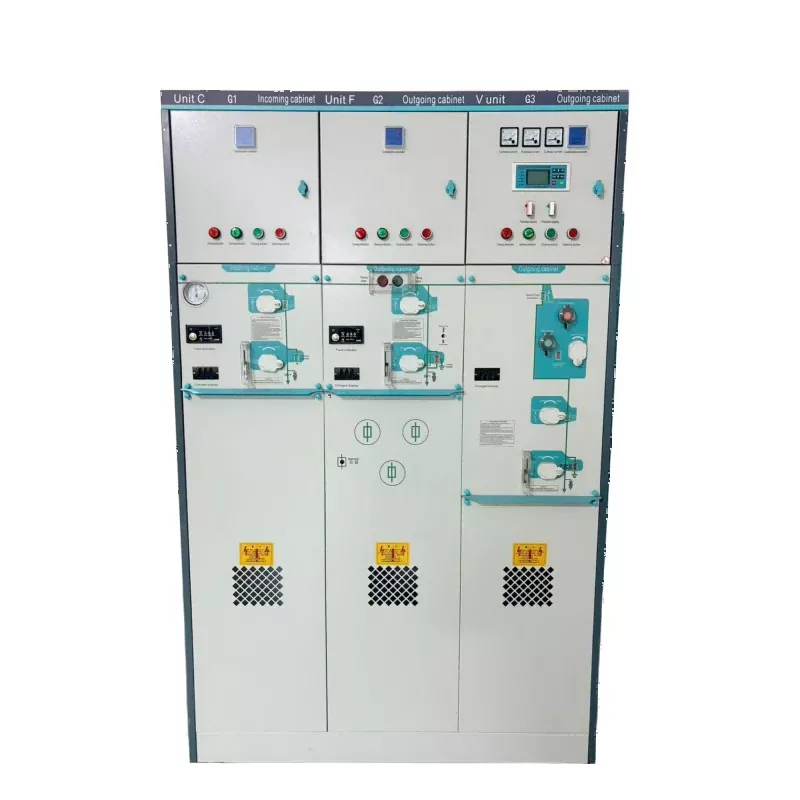

Unidades Funcionais Modulares

• Módulo C:Unidade de chaveamento de carga usada para comutação de cabos e transformadores.
• Módulo F:Chave de carga com combinação de fusíveis para proteção do transformador.

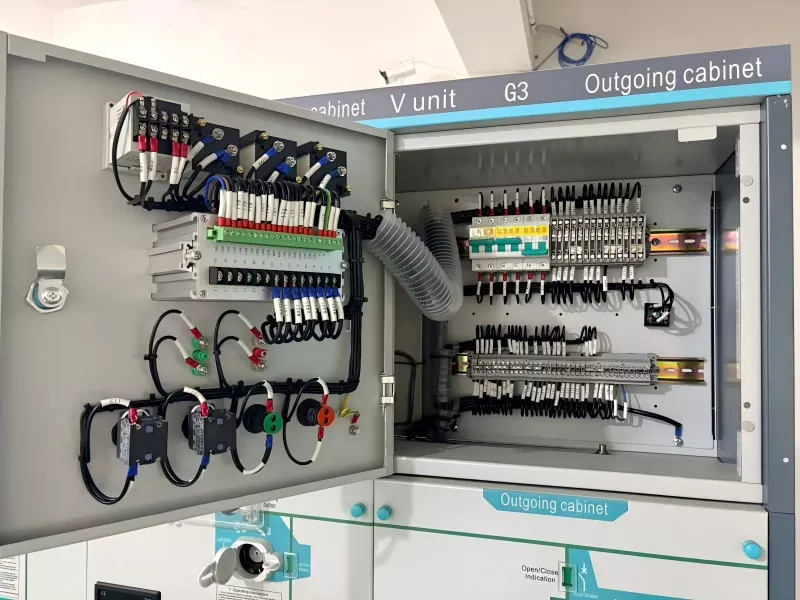

• Módulo V:Unidade de disjuntor a vácuo adequada para operações de comutação frequentes.
• Módulo D:Conexão direta por cabo para alimentadores não comutados.
• Módulo M:Unidade de medição com transformadores de tensão e corrente.

Capacidade de expansão flexível

• Unidade principal de anel elétrico selado totalmente isolado SF6 de média tensão O painel compacto suporta expansão modular por meio de conectores de barramento isolados a gás.
• Permite fácil adição de novos módulos funcionais de acordo com os requisitos do projeto.

Projeto estrutural confiável

• Tanque de gás em aço inoxidável soldado a laser para alta durabilidade.
• Janela de observação para monitoramento claro da posição da chave.
• Projetado para operação de longo prazo em ambientes exigentes.

Perguntas frequentes

1. Que níveis de tensão esta unidade principal de anel suporta?

OSwitchgear compacto selado totalmente isolado da unidade principal do anel bonde SF6 da tensão médiafoi projetado para sistemas de média tensão, incluindo redes de distribuição de energia de 12kV, 24kV e 36kV.

2. Quais opções de configuração estão disponíveis?

Este painel suporta configurações modulares, como unidades de chaveamento de carga (C), unidades de proteção de fusíveis (F), módulos de disjuntor a vácuo (V), módulos de conexão direta de cabo (D) e módulos de medição (M).

3. A unidade principal do anel pode ser expandida após a instalação?

Sim. Módulos adicionais podem ser conectados através de conectores de barramento isolados a gás, permitindo expansão flexível do sistema quando a rede de distribuição crescer.

4. Quais proteções de segurança estão incluídas?

O sistema inclui intertravamentos mecânicos, chaves de aterramento, proteção contra arco interno e canais de alívio de pressão para garantir uma operação segura.

5. Qual é a vida útil típica?

Com seu tanque selado de aço inoxidável e isolamento de gás SF6, o equipamento foi projetado para operação de longo prazo com vida útil de até 30 anos em condições normais de operação.
