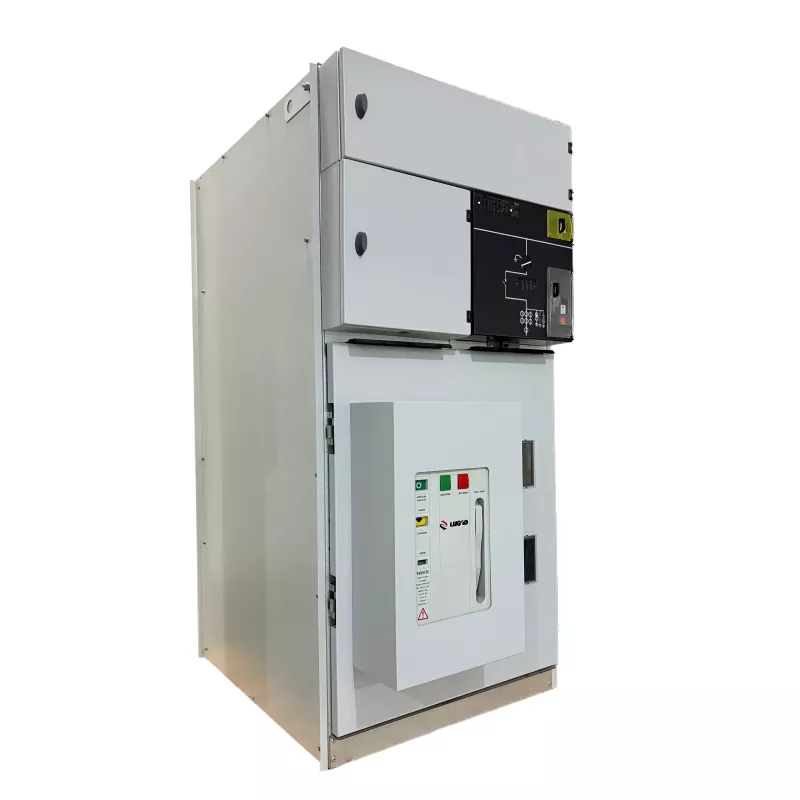

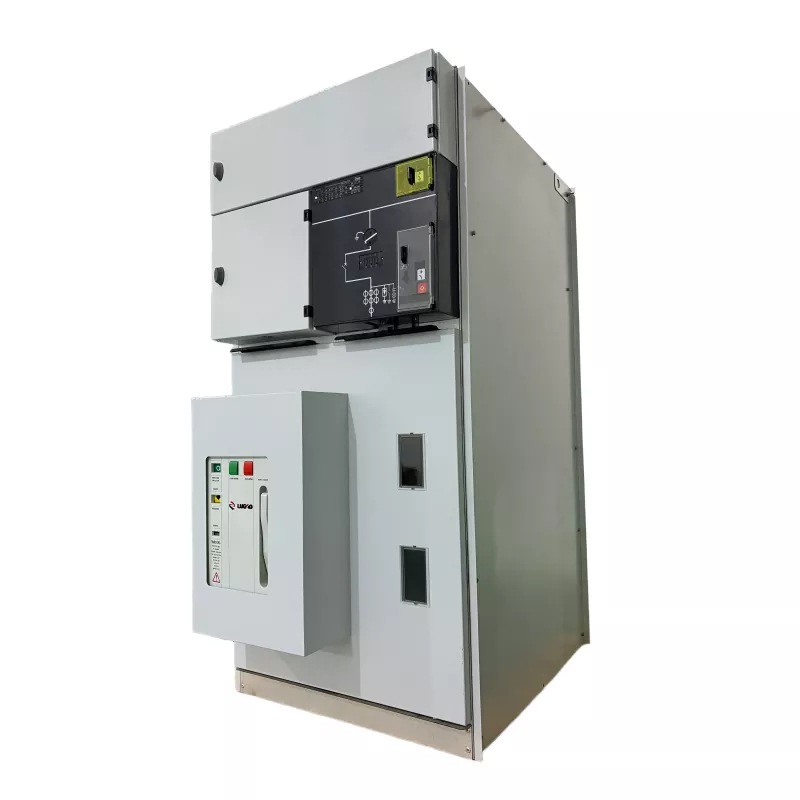

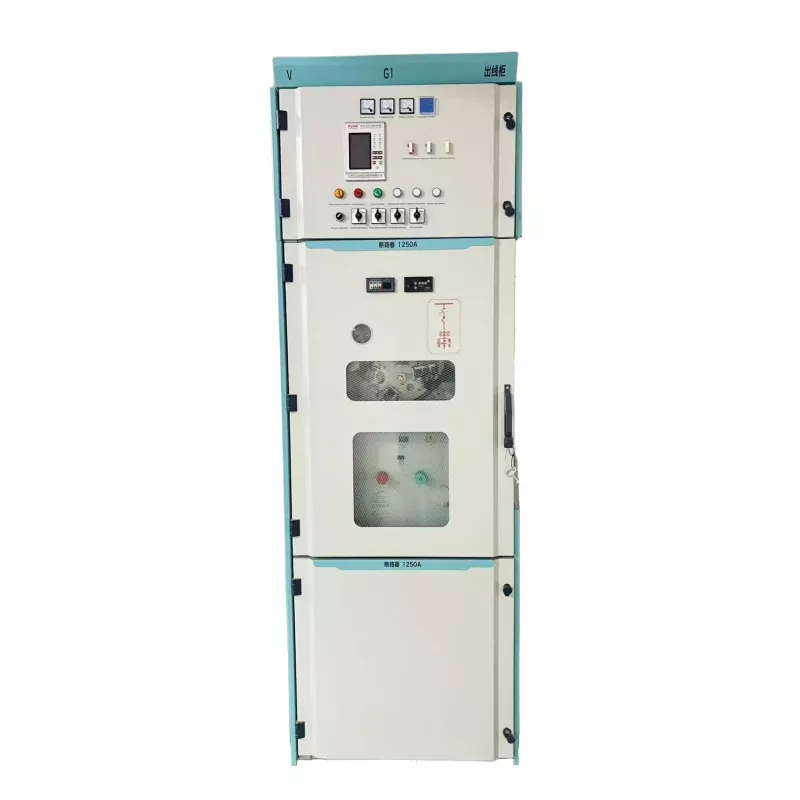

Painel de distribuição da unidade principal de anel isolado a gás interno com VCB

Como fabricante profissional, gostaríamos de fornecer a você painel de distribuição da unidade principal de anel isolado a gás interno de alta qualidade com VCB. É um dispositivo compacto de distribuição de média tensão projetado para controle, proteção e comutação de energia confiáveis ​​em redes elétricas modernas. Integra tecnologia de disjuntor a vácuo (VCB) com estrutura de quadro isolado a gás, proporcionando operação segura e eficiente em ambientes internos.

Este tipo deunidade principal de anel (RMU)é amplamente utilizado em sistemas de distribuição de energia de média tensão para conectar, proteger e isolar circuitos elétricos. Com isolamento de gás selado e tecnologia de interrupção a vácuo, o Painel de distribuição da unidade principal de anel isolado a gás interno com VCB oferece excelente desempenho de extinção de arco, forte capacidade de isolamento e requisitos mínimos de manutenção.

Principais parâmetros técnicos

Não.	Item		Unidade	Parâmetros
1	Tensão nominal		kV	12	24	36	40.5
2	Corrente nominal		A	630/1250
3	Frequência nominal		Hz	50/60
4	Tensão suportável de frequência de energia de 1 minuto	Valor total	kV	42	55	80	95
		Ponto de interrupção		48	65	95	110
5	Tensão suportável ao impulso do raio	Valor total	kV	75	125/150	170	95
		Ponto de interrupção		85	150/160	185	215
6	Corrente suportável nominal de curto prazo	Circuito Principal	ka	25/2s
		Circuito de Aterramento		25/2s
7	Corrente suportável de pico nominal		ka	63			50
8	Corrente de transferência nominal		A	1300~1700
9	Corrente de interrupção de fechamento de carga nominal		A	630
10	Corrente de interrupção de carregamento de cabo nominal		A	50/10
11	Corrente de interrupção do transformador descarregado		A	20
12	Corrente de interrupção de falha à terra de carregamento do cabo		A	100			80
13	Corrente nominal de interrupção de curto-circuito		ka	20
14	Corrente nominal de fechamento de curto-circuito		ka	63			50
15	Classe de Proteção			IP3X
16	Vida útil do interruptor de carga		Tempo	5000
17	Vida útil do interruptor de aterramento		Tempo	5000

Especificações Técnicas

Principais parâmetros elétricos

• Tensão nominal: 12kV / 24kV / 36kV
• Frequência nominal: 50Hz / 60Hz
• Corrente nominal: 630A – 1250A
• Corrente de interrupção de curto-circuito: até 25kA
• Tensão suportável de frequência de energia: ≥ 42kV
• Tensão suportável ao impulso de relâmpago: ≥ 75kV

Características estruturais

• Projeto de painel compacto isolado a gás
• Disjuntor a vácuo integrado (VCB)
• Estrutura do tanque totalmente selada para alta confiabilidade
• Configuração modular para distribuição flexível de energia
• Adequado para instalação interna

Aplicativos

OPainel de distribuição da unidade principal de anel isolado a gás interno com VCBé amplamente aplicado em redes de distribuição de média tensão onde são necessárias comutação e proteção confiáveis.

• Redes urbanas de distribuição de energia
• Sistemas de alimentação industrial
• Edifícios comerciais e comunidades residenciais
• Infraestrutura ferroviária e de transporte
• Indústrias de mineração e metalurgia
• Projetos de transmissão e distribuição de energia
• Conexões à rede de energia renovável

Principais recursos

• Projeto de disjuntor a vácuo selado- OPainel de distribuição da unidade principal de anel isolado a gás interno com VCBusa um disjuntor a vácuo com vedação sólida instalado em uma câmara de gás de aço inoxidável. Este projeto elimina arcos no circuito principal e garante longa vida útil elétrica com alta confiabilidade de isolamento.
• Estrutura totalmente vedada e livre de manutenção– Todos os componentes de alta tensão, como barramentos, chaves seccionadoras, VCBs e transformadores de corrente, são colocados dentro de um tanque de gás selado, protegendo-os contra poeira, umidade e contaminação externa.
• Estrutura Compacta– O design integrado reduz significativamente o espaço de instalação, tornando-o ideal para subestações internas, subestações pré-fabricadas e projetos com espaço limitado na sala elétrica.
• Alta Segurança Operacional– Equipado com um sistema de intertravamento mecânico de cinco provas e um canal de alívio de pressão direcional para evitar operação incorreta e garantir a operação segura do sistema.
• Compatibilidade de distribuição inteligente– Interfaces reservadas para operação elétrica e automação permitem fácil integração em modernas redes inteligentes de distribuição de energia, apoiadas pelo rigoroso controle de qualidade e padrões de fabricação confiáveis ​​da Lugao.

Por que escolher Lugão

• Fabricante profissional – Lugão Poweré especializada em equipamentos de transmissão e distribuição de energia de alta e média tensão.
• Tecnologia de produção avançada– Processos de fabricação precisos e sistemas de testes abrangentes garantem a confiabilidade do produto.
• Rigoroso controle de qualidade– O painel interno do painel de distribuição da unidade principal de anel isolado a gás com VCB está em conformidade com os padrões internacionais, incluindoCertificações ISO9001, SGS, CCC e CE.
• Experiência na Indústria– Anos de experiência em transformadores do tipo seco, transformadores imersos em óleo e equipamentos de distribuição de energia.
• Aplicação Global– As soluções Lugao são amplamente utilizadas em redes elétricas, indústria, transporte e projetos de infraestrutura em todo o mundo.
• Suporte Técnico– A equipe de serviços profissionais fornece orientação técnica e suporte de longo prazo para clientes globais.

Perguntas frequentes

1. Qual é a função principal do Painel de distribuição da unidade principal de anel isolado a gás interno com VCB?

OPainel de distribuição da unidade principal de anel isolado a gás interno com VCBfoi projetado para sistemas de distribuição de energia de média tensão. Ele fornece comutação, proteção e isolamento confiáveis ​​de circuitos elétricos, garantindo fornecimento de energia estável e operação segura em redes urbanas, instalações industriais e subestações.

2. Quais são as vantagens de usar um disjuntor a vácuo (VCB) na RMU?

Um disjuntor a vácuo oferece excelente capacidade de extinção de arco, longa vida elétrica e requisitos mínimos de manutenção. Quando integrado à estrutura da RMU isolada a gás, melhora a confiabilidade da comutação, a segurança operacional e a durabilidade geral do equipamento.

3. Onde o painel de manobra da unidade principal de anel interno isolado a gás de Lugao com VCB normalmente é instalado?

É amplamente instalado em ambientes internos de distribuição de energia, como subestações compactas, plantas industriais, edifícios comerciais, comunidades residenciais, ferrovias e sistemas de distribuição de energia renovável, onde são necessárias eficiência de espaço e alta confiabilidade.

4. Por que escolher Lugao para isolamento a gásQuadro de distribuição RMU?

A Lugao fornece equipamentos confiáveis ​​de distribuição de energia, apoiados por tecnologia de fabricação avançada, rigoroso controle de qualidade e certificações internacionais, incluindo ISO9001, SGS, CCC e CE. Com forte experiência em transformadores e equipamentos de energia, a Lugao oferece desempenho estável, longa vida útil e suporte técnico profissional para projetos globais de infraestrutura de energia.
