Por que o painel de distribuição isolado a ar MT/HV de 13,8 KV é a escolha preferida para distribuição confiável de energia de média tensão

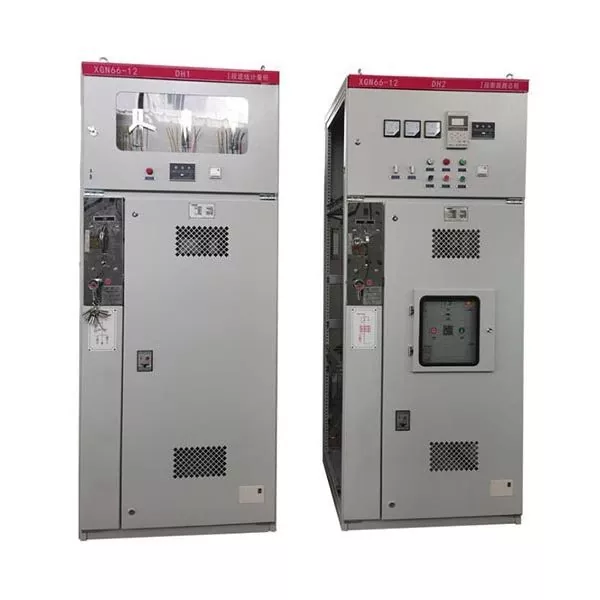

O que é painel de distribuição isolado a ar 13,8 KV MT HV?

Potência LUGAOfabrica alto desempenhoPainel de distribuição isolado a ar de 13,8KV milivolt alta tensãosoluções projetadas para distribuição elétrica de média tensão segura, confiável e eficiente. Projetados em torno de uma tensão nominal de 13,8 kV, esses conjuntos de manobra usam o ar ambiente como meio de isolamento primário, tornando-os ecologicamente corretos e, ao mesmo tempo, proporcionando excelente confiabilidade operacional para sistemas de energia industriais, comerciais e de serviços públicos.

O painel isolado a ar (AIS) consiste em vários componentes elétricos integrados montados em compartimentos metálicos fechados. Esses componentes trabalham juntos para distribuir eletricidade, isolar falhas, proteger equipamentos e garantir a segurança do operador.

Ao contrário dos painéis isolados a gás que dependem de gás SF₆, o AIS utiliza isolamento de ar natural. Isto reduz as preocupações ambientais, reduz os custos do ciclo de vida e simplifica a manutenção de rotina, ao mesmo tempo que proporciona um excelente desempenho dielétrico para muitas instalações interiores e exteriores.

A distribuição confiável de média tensão depende não apenas do desempenho elétrico, mas também da segurança do equipamento, da facilidade de manutenção e da longa vida útil – todos os pontos fortes dos modernos painéis isolados a ar.

Principais recursos e especificações técnicas

ModernoPainel de distribuição isolado a ar de 13,8KV milivolt alta tensãocombina tecnologias avançadas de proteção com construção modular, permitindo instalação flexível e futura expansão do sistema.

Componentes Principais

• Disjuntor a vácuo
• Transformador de corrente (TC)
• Transformador de tensão (VT)
• Sistema de barramento
• Relé de proteção
• Chave de aterramento
• Compartimento de cabos
• Sistema de intertravamento mecânico e elétrico
• Dispositivos de monitoramento inteligentes

Principais vantagens

1. Excelente segurança operacional

A segurança do operador é sempre a maior prioridade. O AIS moderno incorpora sistemas de intertravamento abrangentes que evitam sequências operacionais incorretas, enquanto as estruturas de gabinete resistentes a arco ajudam a minimizar os riscos durante condições de falha.

2. Design ecologicamente correto

Como o ar serve como meio de isolamento, não há dependência de gases de efeito estufa como o SF₆. Isto torna o painel isolado a ar uma solução ambientalmente responsável que se alinha com requisitos de sustentabilidade cada vez mais rigorosos.

3. Menor custo do ciclo de vida

Em comparação com muitas tecnologias alternativas, os sistemas isolados a ar geralmente oferecem custos de instalação mais baixos, manutenção mais fácil e despesas operacionais reduzidas ao longo da sua vida útil.

4. Alta confiabilidade

Os disjuntores a vácuo oferecem excelente resistência elétrica com requisitos mínimos de manutenção. Combinados com relés de proteção digital avançados, eles melhoram significativamente a confiabilidade do sistema e reduzem o tempo de inatividade inesperado.

5. Expansão Flexível

Os projetos de gabinete modular permitem adições futuras de alimentadores sem substituir a linha completa de painéis de distribuição, tornando o AIS ideal para instalações industriais em crescimento e subestações em expansão.

Aplicações Típicas

Devido à sua versatilidade,Painel de distribuição isolado a ar de 13,8KV milivolt alta tensãoé amplamente implantado em vários setores.

• Subestações de serviços públicos
• Usinas de geração de energia
• Projetos de energia solar
• Parques eólicos
• Instalações de fabricação industrial
• Plantas de processamento de petróleo e gás
• Operações de mineração
• Edifícios comerciais
• Hospitais
• Aeroportos
• Centros de dados
• Sistemas de transporte ferroviário

Cada aplicação se beneficia de proteção de circuito confiável, distribuição eficiente de energia e maior segurança do pessoal, ao mesmo tempo em que mantém excelente continuidade operacional.

Quadro de distribuição isolado a ar versus isolado a gás

A seleção da tecnologia de isolamento correta depende das condições de instalação, espaço disponível, estratégia de manutenção, considerações ambientais e orçamento do projeto.

Como escolher o painel de distribuição isolado a ar MTV HV de 13,8 KV correto

Selecionando o apropriadoPainel de distribuição isolado a ar de 13,8KV milivolt alta tensãoenvolve mais do que simplesmente combinar a classificação de tensão. Uma solução bem projetada deve oferecer suporte à confiabilidade operacional de longo prazo, à expansão futura e à conformidade com os padrões elétricos aplicáveis.

Fatores de seleção importantes

• Confirme os requisitos de tensão nominal, frequência e corrente contínua.
• Determine a corrente máxima de curto-circuito prospectiva.
• Avalie o ambiente de instalação, incluindo condições internas ou externas.
• Escolha uma configuração de relé de proteção apropriada.
• Considere os requisitos futuros de expansão do alimentador.
• Verifique a conformidade com a IEC ou outras normas aplicáveis.
• Selecione um fabricante com experiência comprovada em engenharia e controle de qualidade.
• Revise o suporte técnico pós-venda e a disponibilidade de peças de reposição.

Potência LUGAOoferece configurações personalizadas de painéis de distribuição para acomodar subestações de serviços públicos, instalações industriais, projetos de energia renovável e sistemas comerciais de distribuição de energia. As equipes de engenharia podem personalizar esquemas de proteção, layouts de barramentos, opções de medição, protocolos de comunicação e configurações de gabinete de acordo com os requisitos do projeto.

Melhores práticas de manutenção

A manutenção de rotina é essencial para garantir a máxima vida útil do equipamento e manter a segurança operacional. Embora os painéis isolados a ar geralmente exijam menos manutenção do que muitas tecnologias alternativas, as inspeções programadas continuam sendo altamente recomendadas.

Lista de verificação de manutenção recomendada

• Inspecione a limpeza do gabinete e remova a poeira acumulada.
• Verifique se todos os intertravamentos mecânicos funcionam corretamente.
• Verifique a condição dos disjuntores a vácuo.
• Aperte as conexões elétricas quando necessário.
• Teste os relés de proteção de acordo com os cronogramas de manutenção.
• Inspecione os componentes de isolamento quanto a sinais de envelhecimento.
• Verifique a continuidade do aterramento.
• Execute imagens térmicas para identificar pontos quentes anormais.
• Registre dados de inspeção para planejamento de manutenção preditiva.

Por que mais projetos de energia escolhem a Potência LUGAO

Para projetos de distribuição de média tensão, a qualidade do equipamento afeta diretamente a confiabilidade do sistema, a segurança operacional e os custos de manutenção a longo prazo.Potência LUGAOconcentra-se no fornecimento de equipamentos elétricos confiáveis ​​projetados para atender aos exigentes requisitos de serviços públicos, instalações industriais, usinas de energia renovável e projetos de infraestrutura em todo o mundo.

• Capacidades profissionais de engenharia e design
• Gestão rigorosa da qualidade de fabricação
• Tecnologia confiável de comutação a vácuo
• Soluções personalizadas para diferentes indústrias
• Conformidade com padrões internacionais
• Testes abrangentes de fábrica antes do envio
• Consulta técnica responsiva e suporte pós-venda
• Ampla experiência em exportação atendendo mercados globais

Ao combinar processos de fabricação avançados com inspeção de qualidade rigorosa, a LUGAO Power ajuda os clientes a melhorar a segurança do sistema elétrico, minimizar o tempo de inatividade e reduzir os custos operacionais do ciclo de vida.

Perguntas frequentes

1. Qual é a principal vantagem do painel isolado a ar 13,8 KV MT HV?

Sua maior vantagem é a combinação de alta confiabilidade operacional, excelente segurança, isolamento de ar ecologicamente correto e custos de manutenção relativamente baixos.

2. O painel isolado a ar é adequado para projetos de energia renovável?

Sim. É amplamente utilizado em parques solares, estações de energia eólica, sistemas de armazenamento de energia de baterias e outras instalações de energia renovável devido ao seu desempenho confiável de distribuição de média tensão.

3. Por quanto tempo o painel isolado a ar normalmente pode operar?

Com instalação adequada e manutenção preventiva, os sistemas de manobra modernos podem fornecer um serviço confiável por mais de 25 a 30 anos.

4. O painel isolado a ar requer gás SF₆?

Não. O painel isolado a ar utiliza o ar ambiente como meio de isolamento, eliminando a necessidade de gás SF₆ e apoiando uma infraestrutura elétrica mais ambientalmente sustentável.

5. O painel pode ser personalizado?

Sim. Fabricantes comoPotência LUGAOpode personalizar layouts de painéis, sistemas de proteção, interfaces de comunicação, classificações de corrente, configurações de gabinete e outras especificações para atender a diferentes requisitos de projeto.

Conclusão

À medida que a infraestrutura elétrica continua a evoluir em direção a maior eficiência, digitalização e sustentabilidade,Painel de distribuição isolado a ar de 13,8KV milivolt alta tensãocontinua sendo uma solução confiável para distribuição de energia de média tensão. Seu método de isolamento ecologicamente correto, confiabilidade operacional comprovada, design modular e menores custos de ciclo de vida fazem dele um excelente investimento para serviços públicos, plantas industriais, instalações comerciais e projetos de energia renovável. A escolha de um fabricante confiável garante desempenho consistente, maior segurança operacional e valor a longo prazo durante toda a vida útil do equipamento.
