Projetado e fabricado porLUGAO, um fabricante profissional de painéis de distribuição na China, esta unidade principal em anel integra chaves seccionadoras sob carga, disjuntores, unidades de proteção e compartimentos de cabos em uma estrutura compacta. O tanque de gás SF6 selado protege os componentes elétricos internos da contaminação ambiental, mantendo ao mesmo tempo um alto desempenho de isolamento.
O design modular permitesolução de alta tensão do fornecedor de Rmu da unidade principal do anel do switchgear da isolação do gás de 12kv 630A Sf6para ser configurado de acordo com diferentes requisitos de rede de distribuição. As concessionárias e empreiteiros de engenharia podem combinar várias unidades funcionais para construir sistemas de energia de média tensão flexíveis e eficientes.

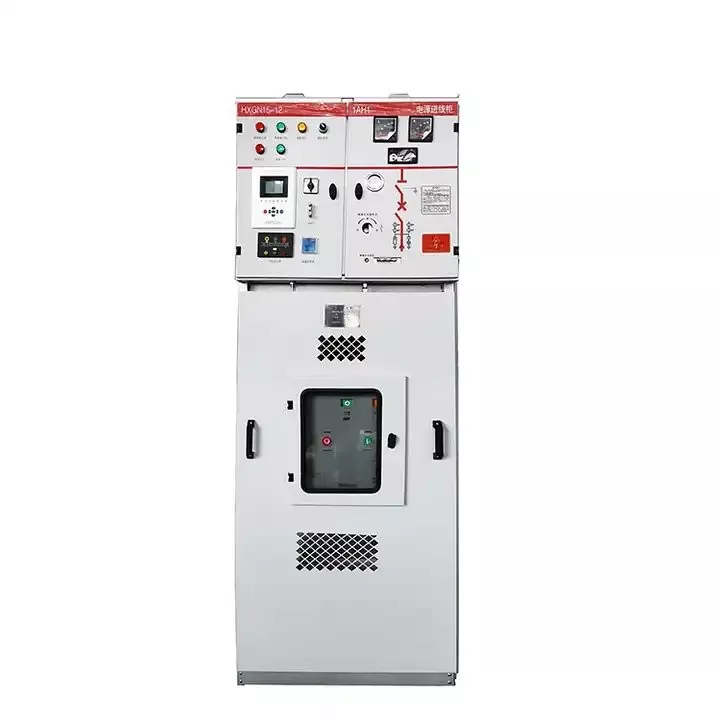

ORMU de alta tensão da unidade principal do anel do Switchgear da isolação do gás de 12kV 630A SF6é um dispositivo compacto de distribuição de média tensão usado em sistemas de energia de 12kV para comutação, proteção e distribuição de energia. Ele integra componentes elétricos importantes, como chaves seccionadoras de carga, disjuntores, dispositivos de proteção e conexões de cabos em um invólucro metálico selado preenchido com gás isolante SF6.
Este tipo de equipamento é amplamente utilizado em redes modernas de distribuição de energia onde a confiabilidade, a segurança e a eficiência de espaço são críticas. A unidade principal em anel permite que concessionárias e instalações industriais gerenciem o fluxo de eletricidade, isolem falhas rapidamente e mantenham o fornecimento de energia contínuo em configurações de rede em anel.
O objetivo principal de uma RMU SF6 de 12kV 630A é garantir uma distribuição de energia estável e eficiente em redes elétricas de média tensão.
A classificação de 12kV refere-se à tensão nominal de operação do sistema de distribuição no qual a unidade principal em anel está instalada. É comumente usado em redes de energia de média tensão.
A classificação de 630A indica a corrente contínua máxima que o painel pode transportar com segurança sob condições normais de operação.
| Parâmetro | Descrição |
|---|---|
| Tensão nominal | Sistema de distribuição de média tensão de 12 kV |
| Corrente nominal | 630 A corrente operacional contínua |
| Freqüência | Sistemas de energia de 50 Hz/60 Hz |
A unidade principal do anel utiliza gás SF6 como meio isolante e extintor de arco. Esta tecnologia melhora significativamente a segurança e o desempenho do quadro.
Uma unidade principal típica de anel isolado a gás SF6 de 12kV 630A inclui vários componentes elétricos integrados que trabalham juntos para garantir uma distribuição segura de energia.
| Componente | Função |
|---|---|
| Chave seccionadora de carga | Controla a comutação de circuitos elétricos sob condições de carga |
| Disjuntor | Interrompe correntes de falta e protege o sistema |
| Tanque de gás SF6 | Fornece isolamento e extinção de arco |
| Sistema de barramento | Distribui energia entre diferentes circuitos |
| Relé de Proteção | Monitora as condições do sistema e aciona a proteção |
| Compartimento de cabos | Conecta cabos de alimentação de entrada e saída |
A unidade principal de anel isolado a gás SF6 de 12kV 630A é amplamente utilizada em redes de distribuição de energia de média tensão em diferentes setores.
1. A faixa normal de temperatura operacional é de -40°C a +55°C. Se a temperatura ultrapassar esta faixa, a personalização deverá ser discutida com a LUGAO.
2. A umidade relativa normal deve ser inferior a 95%.
3. A altitude operacional padrão é inferior a 4.000 metros.
4. Durante a instalação, o gabinete não deve ser inclinado; deve ser colocado na vertical e a base nivelada.
5. Ocomutadornão deve ser submerso em água por longos períodos.
6. Mantenha-se afastado de áreas com corrosão química por gases ou perigos de explosão.
O quadro adota o gás SF6 como meio isolante primário. Esta tecnologia oferece uma rigidez dielétrica significativamente maior em comparação com o isolamento de ar convencional, permitindo que o sistema opere com segurança em instalações compactas. A estrutura selada do tanque também protege os componentes internos contra umidade, poeira e ambientes corrosivos.
A unidade principal em anel foi projetada para realizar operações de comutação de carga de forma eficiente e, ao mesmo tempo, fornecer isolamento rápido de falhas. Mecanismos de proteção integrados garantem que as falhas elétricas sejam rapidamente desconectadas, evitando danos a transformadores, cabos e equipamentos a jusante.
Os sistemas de energia urbanos e as instalações industriais exigem frequentemente soluções de equipamentos compactos. O projeto de fábrica da LUGAO otimiza a estrutura interna e o layout dos componentes, permitindo que o quadro seja instalado em subestações, salas elétricas subterrâneas ou sistemas de energia em contêineres.
Ao contrário do quadro tradicional de tipo aberto, este equipamento possui um tanque de gás selado que minimiza a exposição a fatores ambientais. Isto reduz significativamente os requisitos de manutenção e garante um desempenho consistente durante toda a vida operacional do equipamento.
A LUGAO Power está comprometida em produzir equipamentos elétricos confiáveis através de rigorosos procedimentos de controle de qualidade e tecnologias avançadas de fabricação. Como fabricante profissional e fornecedor de fábrica na China de transformadores ecomutador, a empresa opera modernas instalações de produção equipadas com equipamentos de processamento de precisão e sistemas de testes abrangentes.
Cadaproduto de fábrica Rmu de alta tensão da unidade principal do anel do painel de distribuição de isolamento de gás 12kv 630A Sf6passa por rigorosa inspeção e testes elétricos antes do envio para garantir uma operação estável em sistemas de energia do mundo real.
Os produtos LUGAO são fabricados de acordo com sistemas internacionais de gestão de qualidade e padrões da indústria. Essas certificações demonstram o compromisso da empresa com a confiabilidade dos produtos, segurança e conformidade com o mercado global.
Com anos de experiência no setor e desenvolvimento tecnológico contínuo, a LUGAO tornou-se um parceiro confiável para projetos de infraestrutura energética em todo o mundo. Como um fabricante e fornecedor confiável de equipamentos de distribuição de energia na China, a empresa fornece produtos de alta qualidade apoiados por experiência profissional em engenharia.
Ao combinar capacidade de fabricação confiável com engenharia elétrica inovadora, a LUGAO continua a fornecer equipamentos de distribuição de energia de alto desempenho que suportam sistemas de energia eficientes, seguros e sustentáveis em todo o mundo.
