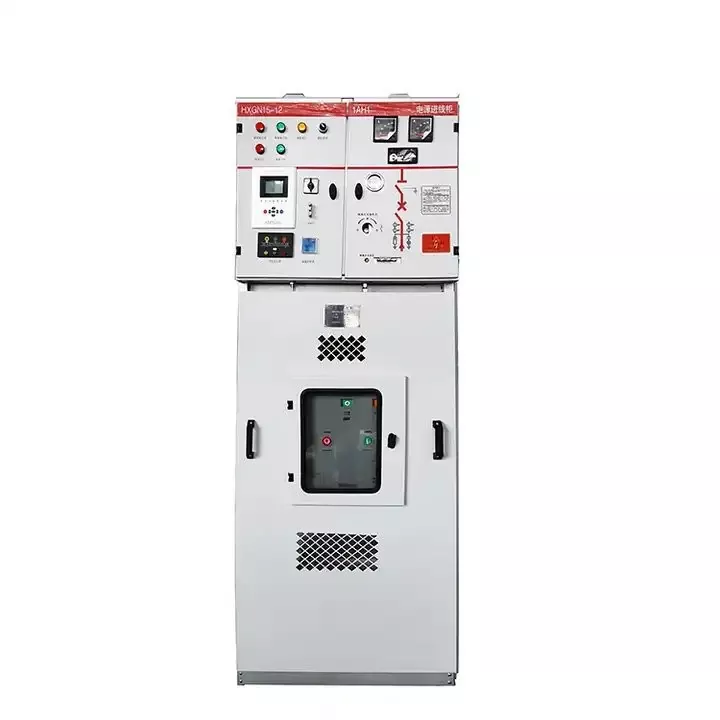

Painel de distribuição da unidade principal de anel de alta tensão 12KV Sf6

Como fabricante e fornecedor na China, oferecemos painel de distribuição da unidade principal de anel de alta tensão 12KV Sf6 personalizado em alta qualidade, mas a um preço barato para atacadistas. ORMU de alta tensãoapresenta um gabinete metálico com um índice de proteção extremamente alto, evitando efetivamente a entrada de umidade externa no gabinete e, assim, prolongando a vida útil dos componentes. A estrutura geral é fixa, tornando-a conveniente para o uso dos operadores, ao mesmo tempo que minimiza a necessidade de manutenção frequente. O gabinete é composto por diversas seções, incluindo o compartimento do barramento e compartimento selado para o barramento principal, o compartimento de instrumentos para instalação dos relés e, finalmente, o compartimento de cabos responsável pela conexão dos cabos de entrada e saída. O compartimento selado está equipado com interruptores para operações como conexão e isolamento, tornando-o de fácil utilização para os operadores.

O painel de distribuição da unidade principal de anel de alta tensão 12KV Sf6 usa hexafluoreto de enxofre para isolamento, apresentando uma estrutura relativamente simples e alta relação custo-benefício. Os componentes dentro do gabinete podem ser selecionados de acordo com os requisitos reais, e os gabinetes podem ser combinados para formar um sistema de rede em anel multicircuito. O volume total é relativamente compacto, tornando-o adequado para parques industriais, complexos comerciais e outras áreas.

Parâmetro

Ambiente Operacional

1. A faixa normal de temperatura operacional é de -40°C a +55°C. Se a temperatura ultrapassar esta faixa, a personalização deverá ser discutida com a LUGAO.

2. A umidade relativa normal deve ser inferior a 95%.

3. A altitude operacional padrão é inferior a 4.000 metros.

4. Durante a instalação, o gabinete não deve ser inclinado; deve ser colocado na vertical e a base nivelada.

5. O aparelho de distribuição não deve ser submerso em água por longos períodos.

6. Mantenha-se afastado de áreas com corrosão química por gases ou perigos de explosão.

Características

O gabinete da unidade, as portas de acesso e a câmara superior passam por um revestimento por spray de precisão, garantindo um acabamento protetor durável e uniforme que protege contra corrosão ambiental e desgaste mecânico. Todos os gabinetes incorporam um barramento de aterramento primário projetado para permitir um aterramento seguro próximo à estrutura estrutural do gabinete. Componentes metálicos – incluindo interruptores de aterramento e mecanismos de intertravamento – são meticulosamente ligados ao barramento de aterramento, enquanto conexões trançadas de cobre são utilizadas em juntas aparafusadas para garantir a continuidade elétrica e a dissipação da corrente de falha.

Para mitigar a sobrepressão interna e os riscos relacionados com o arco, um painel de alívio de pressão está estrategicamente integrado na estrutura traseira do armário, concebido para regular com segurança a descarga de gás em cenários de falhas raras. O compartimento superior do barramento é fixado com parafusos invioláveis, permitindo fácil acesso externo para conexões do barramento durante a instalação ou manutenção. A câmara superior de dispositivos auxiliares oferece opções versáteis de configuração, acomodando blocos terminais, módulos de controle e outros componentes. Ao elevar este subcompartimento, o projeto otimiza o espaço para sistemas de proteção de relés, aumentando a eficiência operacional.

Notavelmente, a chave seccionadora de carga e a chave de aterramento apresentam um mecanismo de intertravamento modular, enquanto a chave de aterramento e a porta de acesso empregam um sistema de intertravamento positivo. Através de uma sequência operacional definida – fechando a porta, acionando a chave de aterramento e ativando a chave seccionadora de carga – a funcionalidade de intertravamento automático é alcançada. Esta lógica sequencial minimiza erros operacionais, evita o acesso não autorizado durante a operação em tempo real e reforça os protocolos gerais de segurança do sistema, garantindo a conformidade com rigorosos padrões de segurança industrial.
