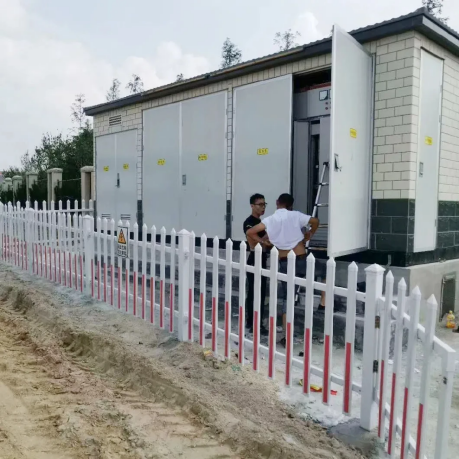

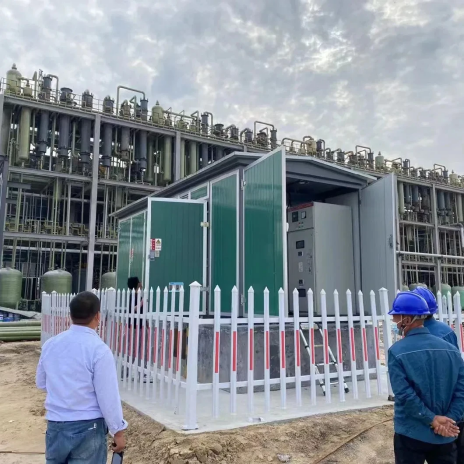

Box-type substation (abbreviated as box-type substation) is suitable for residential areas, urban public substations, bustling downtown areas, construction power supplies, etc. It is a kind of high-voltage switchgear, power transformer, low-voltage switchgear, electric energy metering equipment and reactive compensation device installed in a compact box according to certain requirements, used for lines and distribution of electric energy.
1. OSubestação do tipo caixaA Shell deve ter cinco funções de proteção de acordo com os requisitos padrão, incluindo proteção solar, proteção contra chuva, proteção contra poeira, proteção contra ferrugem e prevenção de pequenos animais (como cobras). O material da concha pode ser a placa de aço inoxidável, a placa de aço rolada a frio, a placa de liga de alumínio, a placa de aço colorida e a placa de cimento. O corpo da caixa consiste em três partes: base, concha e tampa superior. A base é geralmente soldada ou fixa com parafusos usando aço de canal, aço ângulo, aço plano, placa de aço, etc.; Para atender às necessidades de ventilação, dissipação de calor e linhas de entrada e saída, os orifícios e os orifícios circulares são abertos nas posições correspondentes. The box shell and top cover can be bent, welded or connected with screws, hinges and related special accessories by channel steel, angle steel, steel plate, aluminum alloy plate, color steel plate, cement plate, etc. In order to prevent strong sunlight radiation in hot summer, the top is equipped with insulation materials with low thermal conductivity as fillers, commonly used rock wool board, polystyrene foam, etc. However, in the traditional "combined substation" with unified Projeto, a maioria dos designers não usa mais o método de encher a concha com preenchimentos de isolamento, porque, embora possa impedir a exposição ao sol, ainda dificulta a dissipação de calor do transformador. Portanto, além de reter os orifícios da perspectiva na concha, a área de dissipação de calor é aumentada e a convecção do ar é fortalecida para dissipar o calor, reduzindo o custo de fabricação.

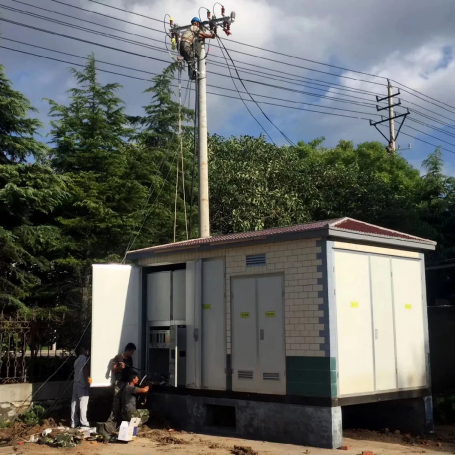

2. O dispositivo de distribuição de alta tensão do transformador da caixa é dividido em dois tipos: tipo de terminal e tipo de rede de anel em termos do modo de linha de entrada; Em termos da direção da linha de entrada, ela pode ser dividida em linhas de entrada aéreas da parte superior da caixa (principalmente usadas em transformadores de caixas tradicionais) e linhas de entrada e saída subterrâneas usando trincheiras de cabo de alta tensão (comumente usadas em projetos modernos). Existem muitos interruptores de carga da série SF6 com gás SF6 como meio de extinção de arco, mas o custo é maior que os interruptores de carga de alta tensão da série FN12. Esse tipo de interruptor possui várias estruturas, inclusive com fusíveis, sem fusíveis, interruptores de aterramento, etc., e geralmente é equipado com displays vivos. O mecanismo operacional é principalmente manual e elétrico. O equipamento de proteção de comutador com fusíveis pode cortar automaticamente quando o circuito é curto-circuito. Também existem interruptores de vácuo com vácuo como meio de extinção do arco, que pode ser usado sozinho, com fusíveis ou em série com interruptores de carga da série SF6, mas aumentará o custo. Os usuários não precisam usá -los dessa maneira se não tiverem requisitos especiais. Se o usuário tiver requisitos de medição de alta tensão, o dispositivo de distribuição de alta tensão do transformador do tipo caixa também deverá estar equipado com um gabinete de medição de alta tensão, e sua estrutura geralmente é composta por CT, PT, medidores de medição, controle remoto e dispositivos de telemetria. No entanto, a medição da subestação do tipo caixa deve ser baseada no lado de baixa tensão, o que pode melhorar a confiabilidade da fonte de alimentação e reduzir os fatores instáveis. A perda do transformador pode ser convertida em taxas de eletricidade transmitidas pelo usuário.
3. OTransformador do tipo caixaestá equipado com uma sala de transformadores independente, que é composta principalmente por um transformador, um sistema automático de controle de temperatura, iluminação e corrimão de segurança. O transformador emitirá muito calor quando estiver em execução; portanto, os problemas de dissipação de calor e ventilação são os principais pontos do design do transformador da caixa. O calor gerado pela operação do transformador aumentará a temperatura interna, especialmente quando a temperatura ambiente estiver alta. A ventilação natural sozinha geralmente não pode garantir uma operação confiável e segura. Além do uso de ventilação natural para pequena capacidade, a proteção da medição da temperatura é geralmente projetada e as medidas de escape forçadas são usadas para resolver o problema. O sistema consiste principalmente em um dispositivo de medição que pode medir a temperatura ambiente e a temperatura do óleo do transformador e controlar a entrada do ventilador de exaustão de acordo com o intervalo definido por meio de circuitos de controle manual e automático. O transformador pode ser selecionado como imerso a óleo ou do tipo seco. Como o tipo seco é caro, os usuários geralmente preferem o tipo imerso de óleo para reduzir custos sem requisitos especiais. A capacidade é geralmente de 100-1250kvA e o máximo não excede 1600KVA.
4. A sala de baixa tensão do transformador de caixa possui diferentes estruturas de design, de acordo com as diferentes ocasiões de uso de empresas industriais e de mineração ou áreas residenciais. Os transformadores de caixa usados em empresas industriais e de mineração devem ser projetados separadamente para fonte de alimentação e fonte de alimentação de iluminação. Ao medir a baixa tensão, o departamento de fornecimento de alimentação requer medição separada da eletricidade da iluminação, porque o preço unitário da iluminação eletricidade é maior que o da eletricidade de energia. A subestação usada em áreas residenciais não precisa considerar o problema da eletricidade de energia. O número de rotas de saída na sala de baixa tensão varia de acordo com a capacidade do transformador e as necessidades do usuário. Se a capacidade for pequena e a demanda for pequena, menos rotas poderão ser definidas; Se a capacidade for grande e a demanda for alta, mais rotas poderão ser definidas. Também pode ser apresentado em um formato de operação do corredor.
