À medida que a urbanização acelera e a infra-estrutura inteligente se torna o padrão global, oEuropaSubestação Tipo eansurgiu como uma solução de distribuição de energia compacta, eficiente e altamente integrada. Este guia abrangente explora sua estrutura, vantagens, aplicações, parâmetros técnicos, comparação com subestações do tipo americano, considerações de instalação e tendências futuras de desenvolvimento. Seja para parques industriais, sistemas de energia renovável, complexos comerciais ou comunidades residenciais, as subestações do tipo europeu oferecem segurança superior, modularidade e capacidades de controle inteligente.

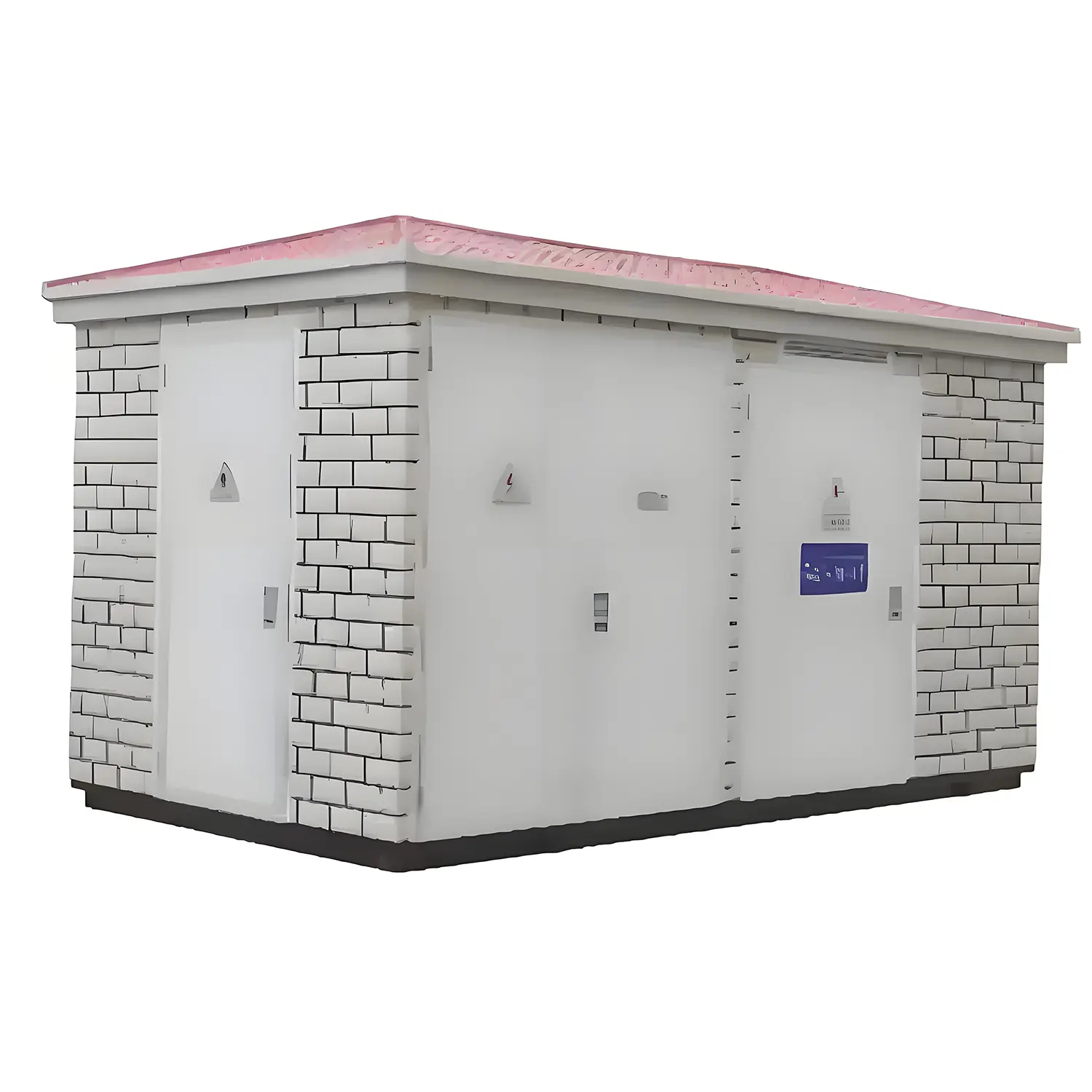

A Subestação Tipo Europeu, também conhecido comosubestação compactaousubestação tipo caixa pré-fabricada, é um sistema de distribuição de energia totalmente fechado e montado em fábrica que integra:
Todos os componentes são instalados em um único gabinete, normalmente dividido em compartimentos separados. Este design modular e padronizado reduz significativamente o tempo de instalação e garante maior segurança operacional.
Ao contrário das subestações tradicionais que requerem construção civil no local, as subestações do tipo europeu são pré-fabricadas em fábricas e entregues como unidades completas – tornando-as ideais para projetos de implantação rápida.
A seção MT normalmente inclui chaves seccionadoras de carga, disjuntores a vácuo, relés de proteção e dispositivos de medição. Ele suporta configurações de unidade principal em anel (RMU) para maior confiabilidade.
Esta seção abriga:
A capacidade varia normalmente de 100kVA a 2500kVA dependendo dos requisitos do projeto.
O lado LV distribui energia aos usuários finais e inclui:
| Parâmetro | Valor típico |
|---|---|
| Tensão Nominal (MT) | 6kV/10kV/15kV/20kV/35kV |
| Tensão nominal (LV) | 0,4kV |
| Capacidade do transformador | 100kVA – 2500kVA |
| Nível de proteção | IP33 – IP54 |
| Método de resfriamento | ONAN / AN |
| Padrões | CEI 62271, CEI 60076 |
O tamanho compacto e a conformidade padronizada com os padrões IEC o tornam adequado para sistemas internacionais de distribuição de energia.
| Item de comparação | Tipo Europeu | Tipo Americano |
|---|---|---|
| Estrutura | Compartimentado | Baseado em Transformador Integrado |
| Manutenção | Acesso dianteiro e traseiro | Acesso unilateral |
| Nível de segurança | Maior isolamento interno | Moderado |
| Flexibilidade | Altamente Modular | Menos Modular |
| Aplicativo | Urbano e Industrial | Residencial e Rural |
As subestações do tipo europeu oferecem isolamento de segurança superior e flexibilidade de projeto, tornando-as ideais para redes de distribuição complexas.
Pegada que economiza espaço, ideal para ambientes urbanos.
Reduz o tempo de construção no local em até 50%.
Adequado para:
Suporta monitoramento remoto, integração SCADA e sistemas de proteção inteligentes.
Com a crescente ênfase global na integração renovável, as subestações do tipo europeu são amplamente utilizadas em projetos de parques solares e eólicos.
As subestações modernas integram:
Isso melhora a manutenção preditiva e reduz o tempo de inatividade.
Lugãoé especializada em soluções avançadas de distribuição de energia com rigoroso controle de qualidade e processos de fabricação em conformidade com IEC.
Normalmente 20–30 anos com manutenção adequada.
Sim, é amplamente utilizado em sistemas de distribuição solar e eólica.
Sim, com classificações de proteção de gabinete personalizadas.
IEC 62271, IEC 60076 e outras normas internacionais.
Com a sua arquitectura modular, características de segurança melhoradas, capacidades de integração inteligente e dimensões compactas, a Subestação do Tipo Europeu representa o futuro da infra-estrutura moderna de distribuição de energia. À medida que as cidades se expandem e as redes inteligentes se tornam padrão, esta solução oferece eficiência e confiabilidade incomparáveis.
Se você está procurando uma subestação de tipo europeu de alto desempenho, personalizável e em conformidade com IEC, a Lugao fornece conhecimento avançado em engenharia e suporte global para atender aos requisitos do seu projeto.
Para especificações detalhadas, soluções personalizadas e cotações competitivas —Contate-noshoje e capacite sua infraestrutura com as soluções avançadas de subestações do tipo europeu da Lugao.
