O painel é a espinha dorsal de todo sistema de energia elétrica moderno. Desde os terminais do gerador de uma usina até o último painel de distribuição em um edifício comercial, o painel executa as funções essenciais de comutação, proteção, isolamento e monitoramento que mantêm a energia fluindo de forma segura e confiável. Sem ele, nem a operação controlada nem o gerenciamento seguro de falhas das redes elétricas seriam possíveis.
À medida que a procura global de electricidade cresce, as redes de energia tornam-se mais complexas e a integração de fontes de energia renováveis acelera, os requisitos impostos aos equipamentos de comutação estão a evoluir rapidamente. Classificações mais altas de resistência a curto-circuitos, coordenação de proteção mais inteligente, integração de monitoramento digital e padrões de desempenho ambiental mais rigorosos estão remodelando as especificações exigidas por empresas de serviços públicos, operadores industriais e desenvolvedores de infraestrutura em todo o mundo.
Este white paper fornece um exame completo da tecnologia de painéis em todas as classes de tensão - desde painéis de distribuição de baixa tensão até unidades principais de anel de média tensão e painéis de alta tensão em invólucro metálico. Abrange os princípios de engenharia subjacentes a cada categoria de produto, os principais parâmetros e padrões de desempenho que regem as especificações, os principais domínios de aplicação e uma metodologia de aquisição estruturada para orientar as decisões de seleção de tecnologia.
é um fabricante líder na China de toda a faixa de tensão de painéis de distribuição, oferecendo produtos certificados de acordo com os padrões IEC, ANSI e IEEE com capacidade de OEM, forte suporte de engenharia personalizada e ampla experiência em exportação global. Este documento também apresenta o portfólio de produtos, capacidades de fabricação e posicionamento competitivo da Lugao Power como um parceiro de fornecimento confiável para projetos globais de painéis de distribuição.
A capacidade global instalada de geração elétrica ultrapassou 9.000 GW em 2024 e continua a crescer aproximadamente 3% ao ano. Cada watt dessa capacidade – seja gerado por carvão, gás, nuclear, hidroeléctrico, solar ou eólico – deve passar através de sistemas de comutação múltiplas vezes no seu percurso do gerador ao consumidor. A operação confiável e segura desta infraestrutura de comutação não é apenas uma consideração de engenharia; é um pré-requisito para o funcionamento da sociedade moderna.
O acesso à electricidade, a fiabilidade da rede e a velocidade de expansão das infra-estruturas são determinantes críticos da competitividade económica. As interrupções de energia causadas por falhas nos comutadores custam às economias industriais bilhões de dólares anualmente em perdas de produção e equipamentos danificados. Por outro lado, sistemas de comutação bem projetados e com manutenção adequada permitem redes de alta disponibilidade que sustentam tudo, desde operações hospitalares até a fabricação de semicondutores e serviços de data center.
O mercado global de painéis de distribuição foi avaliado em aproximadamente US$ 127 bilhões em 2023 e deverá crescer a uma taxa CAGR de 6,8–7,9% até 2030, atingindo uma estimativa de US$ 200–215 bilhões. Os principais impulsionadores de crescimento incluem:
| Região | 2023 (USD B) | 2030F (USD B) | CAGR | Motorista principal |
| Ásia-Pacífico | US$ 52,4 | US$ 87,6 | 7,6% | Industrialização |
| Europa | US$ 28,1 | US$ 44,8 | 6,9% | Atualização da rede, eliminação progressiva do SF₆ |
| América do Norte | US$ 24,6 | US$ 39,4 | 7,0% | Envelhecimento infra, construção de RE |
| Oriente Médio e África | US$ 12,3 | US$ 22,1 | 8,7% | Eletrificação |
| América latina | US$ 9,6 | US$ 15,7 | 7,2% | Expansão da rede |
Tabela 1 — Mercado Global de Switchgear por Região, 2023–2030 (Indicativo)
O termo "comutador"refere-se coletivamente à combinação de chaves seccionadoras elétricas, fusíveis, disjuntores e equipamentos associados de controle, proteção, medição e monitoramento montados como um sistema coordenado e integrado. O conjunto de manobra controla, protege e isola equipamentos elétricos em sistemas de energia. É a interface entre a rede de energia e as cargas que atende, e o mecanismo de aplicação dos esquemas de proteção e controle que mantêm a rede segura.
Um conjunto de manobra pode variar em escala física, desde um único quadro de distribuição de baixa tensão, ocupando algumas centenas de milímetros de espaço na parede, até uma subestação de alta tensão isolada a gás, abrangendo milhares de metros quadrados. Apesar desta faixa de escala, todos os equipamentos de manobra executam o mesmo conjunto de funções fundamentais.
| Função | Descrição e importância |
| Troca | Fazer e interromper circuitos elétricos em condições normais de operação. Permite reconfigurações planejadas de rede, transferências de carga e isolamento de equipamentos para manutenção. |
| Proteção | Detectar condições anormais (sobrecorrentes, curtos-circuitos, falhas à terra, excursões de tensão) e iniciar a interrupção rápida do circuito para limitar danos ao equipamento e evitar falhas em cascata. |
| Isolamento | Criar uma interrupção elétrica comprovada, visível e segura em um circuito, permitindo que o pessoal trabalhe em equipamentos desenergizados sem risco de reenergização inadvertida. |
| Medição e Medição | Medição de tensão, corrente, potência, energia, fator de potência e harmônicos para faturamento, monitoramento, gerenciamento de carga e avaliação de qualidade de energia. |
| Monitoramento e Controle | Fornecendo visibilidade local e remota do status do circuito, condições de alarme e integridade do equipamento; permitindo operações de comutação remota via SCADA ou sistemas de automação de subestações. |
Tabela 2 — As cinco funções principais do painel
A função mais crítica e tecnicamente exigente do painel é a interrupção da corrente de falta. Quando ocorre um curto-circuito em um sistema de energia, as correntes de falta podem atingir valores de 10 a 50 vezes a corrente operacional normal em milissegundos. Se não forem interrompidas rapidamente, estas correntes de falha causarão danos térmicos e mecânicos catastróficos a cabos, transformadores e outros equipamentos.
O disjuntor – o principal dispositivo de interrupção em um conjunto de manobra – deve realizar três ações em sequência rápida: detectar a falta (através dos relés de proteção associados), separar os contatos elétricos e extinguir o arco que se forma entre os contatos de separação. O mecanismo de extinção de arco é o principal diferenciador entre as diferentes tecnologias de disjuntores e é discutido em detalhes no Capítulo 7.
A classificação mais fundamental do equipamento de manobra é pelo nível de tensão no qual ele opera. O nível de tensão determina as folgas de isolamento necessárias, os níveis de energia do arco, as dimensões do equipamento e os padrões aplicáveis. A classificação de tensão padrão da indústria é:
| Classe de Tensão | Faixa de tensão | Aplicações Típicas | Padrões Primários |
| Baixa Tensão (BT) | Até 1.000 V CA | Distribuição predial, controle de motores, painéis industriais | IEC 61439, IEC 60947, UL 508A |
| Média Tensão (MT) | 1 kV – 52 kV | Distribuição primária, abastecimento industrial, projetos de ER | CEI 62271-100/-200/-202 |
| Alta Tensão (AT) | 52 kV – 800 kV | Subestações de transmissão, interconexões de rede | IEC 62271-100/-203, IEEE C37 |
| Ultra-alta tensão (UHV) | Acima de 800kV | Backbone de transmissão HVDC/HVAC de longa distância | IEC 62271 (especial) |
Tabela 3 — Classificação do Aparelhamento por Nível de Tensão
Observação:As definições de “média tensão” e “alta tensão” variam entre órgãos de normalização e convenções regionais. Na terminologia IEC, HV cobre todas as tensões acima de 1 kV, com uma distinção adicional entre "alta tensão" (1–52 kV, às vezes chamada de MT pelos profissionais) e "tensão extra-alta" (EHV) acima de 52 kV. Este white paper utiliza a convenção profissional: LV ≤1 kV; VM = 1–52 kV; AT = 52–800 kV.
Além do nível de tensão, o equipamento de manobra também é classificado em várias outras dimensões importantes:
| Dimensão | Categorias |
| Meio de Isolamento | Isolado a ar (AIS), SF₆ isolado a gás (GIS), Vácuo, Óleo (legado), Dielétrico sólido |
| Tipo de gabinete | Fechado em metal, revestido em metal, tipo cubículo, tipo aberto (externo) |
| Meio de interrupção | Jato de ar, Óleo, Vácuo, SF₆, CO₂ / ar limpo (emergente) |
| Interior / Exterior | Aparelhagem interior (ambiente controlado); Aparelhagem externa (construção à prova de intempéries) |
| Fixo / Retirável | Disjuntores de montagem fixa (menor custo, menos flexibilidade) vs. disjuntores extraíveis/extraíveis (manutenção mais fácil, substituição a quente) |
Tabela 4 — Dimensões Adicionais de Classificação do Painel
O painel de distribuição de baixa tensão opera em tensões de sistema de até 1.000 V CA (ou 1.500 V CC), cobrindo o estágio final de distribuição de energia aos usuários finais. Os painéis de baixa tensão são os mais numerosos em número de unidades de qualquer categoria de painéis de manobra – literalmente bilhões de unidades são instaladas em todo o mundo em edifícios residenciais, comerciais e industriais, data centers, hospitais e instalações de fabricação. Apesar do seu nível de tensão mais baixo, o quadro de distribuição de BT não é simples; Os sistemas BT modernos devem gerenciar grandes correntes de falta, ambientes harmônicos complexos, altas densidades de cargas conectadas e requisitos cada vez mais sofisticados de qualidade de energia e gerenciamento de energia.
Um conjunto de manobra e controle de baixa tensão (LVSCA), definido pela IEC 61439, normalmente incorpora os seguintes componentes funcionais:

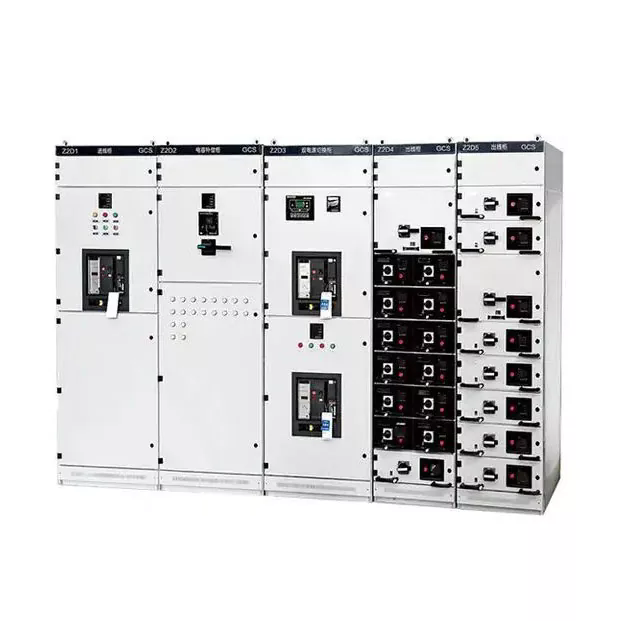

Figura 1 — Quadro de Distribuição Principal de Baixa Tensão
A IEC 61439 define vários tipos de conjuntos de manobra e controle de baixa tensão (LVSCAs) com base em sua construção e características funcionais:
| Parâmetro | Descrição e valores típicos |
| Tensão Nominal (Ue) | A tensão operacional da montagem. Valores comuns: 230/400 V, 400/690 V, 1.000 V. |
| Corrente nominal (entrada) | Corrente contínua máxima que o conjunto pode transportar sem exceder os limites de temperatura. Faixa: 63 A a 6.300 A. |
| Resistência a curto-circuito (Icw) | Corrente suportável de pico e de curta duração. Valores típicos: 25 kA, 50 kA, 80 kA (1 s ou 3 s). |
| Capacidade de Quebra (Icu / Ics) | Capacidade final (Icu) e de serviço (Ics) de interrupção de curto-circuito dos disjuntores. Deve exceder a corrente máxima de falha potencial no ponto de instalação. |
| Grau de Proteção (IP) | Mínimo IP3X para ambientes industriais internos; IP54 ou IP65 para ambientes externos ou agressivos conforme IEC 60529. |
| Forma de Separação Interna | IEC 61439 Formulários 1–4b definem a separação entre unidades funcionais e barramentos. Formas superiores melhoram a segurança e a contenção de falhas. |
Tabela 5 — Principais parâmetros técnicos do painel de distribuição de BT
O painel de média tensão opera na faixa de 1 kV a 52 kV e representa o nível primário de comutação e proteção para redes de distribuição de energia. É encontrado nos terminais secundários de subestações de transmissão em massa, em subestações de distribuição primária, em grandes instalações industriais, no ponto de conexão de usinas de energia renovável e em subestações transformadoras tipo caixa. O painel de MT determina a velocidade de eliminação de faltas, a seletividade de proteção e a flexibilidade operacional da rede de distribuição.
O segmento MT está passando pela transformação tecnológica mais significativa de qualquer categoria de comutadores, impulsionada pela eliminação progressiva do gás SF₆, pela integração de proteção e monitoramento digital e pelas demandas de arquiteturas de redes inteligentes.

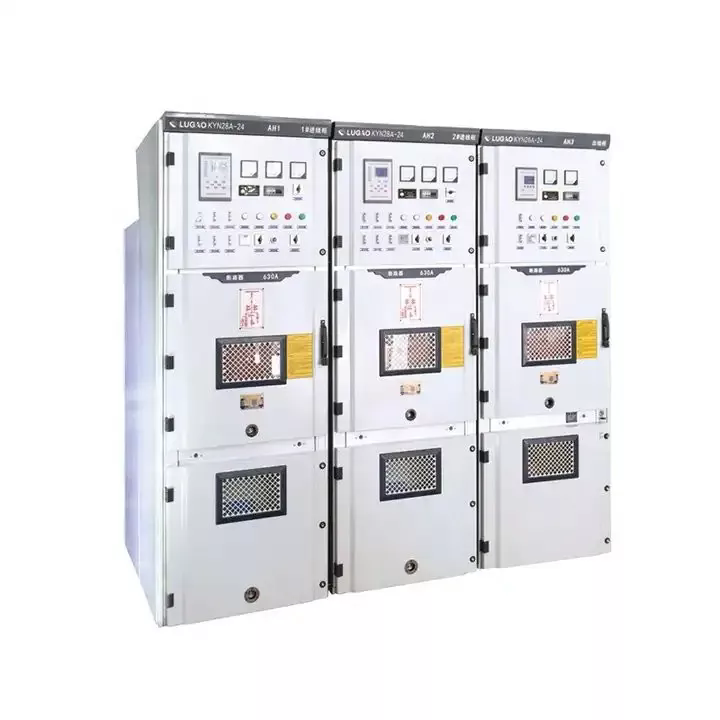

| Tipo de construção | Características e aplicações |
| Aparelhagem em Invólucro Metálico | Todas as partes energizadas estão contidas em um invólucro metálico aterrado, com compartimentos separados para barramentos, dispositivos de comutação e conexões de cabos. Padrão para instalações internas modernas de MT (IEC 62271-200). |
| Aparelhagem revestida de metal | Uma subcategoria com barreiras totalmente metálicas entre todas as partes vivas e compartimentos. O mais alto nível de contenção de falhas internas (IEC 62271-200 LSC2B). |
| Aparelhagem tipo cubículo | Painéis de cubículos não resistentes a arco montados em filas. Mais econômico, mas com menor desempenho de falha de arco. |
| Aparelhagem Isolada a Gás (GIS) | Todas as partes energizadas encerradas em gabinetes selados com SF₆ ou gás alternativo. Altamente compacto, adequado para instalações com espaço limitado. |
| Quadro isolado a ar (AIS) | Usa isolamento de ar dentro de gabinetes metálicos ou estruturas abertas. Pegada maior, mas mais simples e econômica. |
A Unidade Principal em Anel (RMU) é um conjunto de manobra de MT compacto e selado de fábrica, projetado para redes de distribuição de alimentação em anel - a topologia padrão para sistemas de cabos de MT urbanos e suburbanos. Uma RMU normalmente fornece duas posições de chave de alimentação em anel, além de uma ou mais posições de alimentação de transformador com dispositivos de proteção.

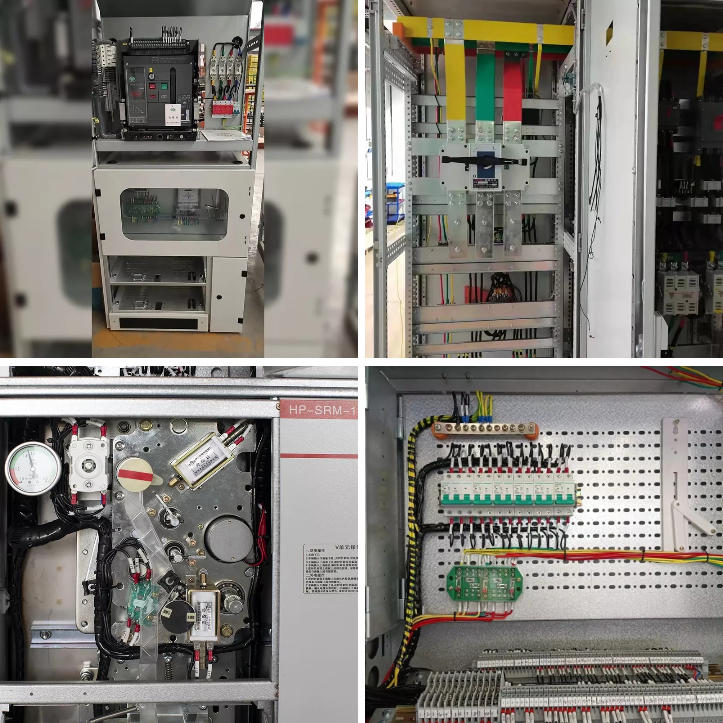

Figura 2 — Unidade Principal em Anel (RMU): Painel Compacto de MT para Redes de Distribuição
As RMUs estão disponíveis em duas variantes de isolamento primário:
| Tecnologia | Princípio Operacional | Principais vantagens | Limitações |
| Vácuo CB | Arco extinto em frasco interruptor de alto vácuo | Longa vida útil (>10.000 operações), sem gás, compacto, de baixa manutenção | Limitado a ≤52 kV |
| SF₆CB | O fluxo de gás extingue o arco na câmara pressurizada | Alta capacidade de interrupção, excelente isolamento, compacto | Alto GWP (~23.500), preocupações ambientais, monitoramento de gás necessário |
| Air Blast CB | Ar de alta pressão extingue arco | Nenhum gás perigoso, adequado para uso externo | Tamanho grande, alta manutenção, em grande parte obsoleto |
Tabela 6 — Comparação de tecnologia de disjuntores de MT
| Parâmetro | Faixa/Valores Típicos |
| Tensão nominal | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Corrente Normal Nominal | 630 A, 1.250 A, 1.600 A, 2.000 A, 2.500 A, 3.150 A, 4.000 A |
| Corrente de interrupção de curto-circuito | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Resistência de curto prazo | Normalmente 1 s ou 3 s na corrente nominal de curto-circuito |
| Resistência ao Impulso Relâmpago (LIWV) | 60 kV (classe de 7,2 kV) a 250 kV (classe de 52 kV), conforme IEC 62271-1 |
| Mecanismo Operacional | Motor carregado por mola (padrão); opções manuais ou solenóides |
| Padrão Aplicável | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabela 7 — Especificações Técnicas do Painel de MT
O painel de manobra de alta tensão opera em tensões de sistema acima de 52 kV, com tensões comumente usadas de 72,5 kV, 145 kV, 245 kV, 420 kV e 550 kV. Este equipamento constitui a infraestrutura crítica de comutação e proteção da rede de transmissão em massa – o nível de energia mais elevado do sistema de energia, responsável pelo transporte de grandes quantidades de energia elétrica por longas distâncias entre centros de geração e centros de carga regionais.
As consequências da falha do painel de alta tensão são graves: um único disjuntor defeituoso em uma grande subestação de transmissão de 220 kV pode desconectar centenas de megawatts de geração ou carga. Danos ao equipamento causados por correntes de falta em níveis de alta tensão podem ser catastróficos e caros. Este contexto explica o desempenho extremamente exigente e os requisitos de testes rigorosos que os painéis de alta tensão devem satisfazer.
Na tecnologia AIS, os componentes do painel de alta tensão – disjuntores, seccionadores, chaves de aterramento, transformadores de instrumentos – são instalados em estruturas ao ar livre com ar fornecendo isolamento entre as partes energizadas e a terra. As subestações AIS têm sido o padrão para comutação de nível de transmissão há décadas e permanecem comuns em todo o mundo devido à simplicidade, menor custo e facilidade de manutenção e inspeção.
As subestações AIS requerem uma área de terreno significativa para manter as distâncias de segurança. Uma subestação AIS típica de 220 kV pode exigir de 1 a 3 hectares, com vários metros de distância entre as fases e a terra.
Na tecnologia GIS, todos os componentes ativos são alojados em invólucros cilíndricos de alumínio selados e preenchidos com gás SF₆. As propriedades dielétricas superiores do SF₆ permitem que as folgas fase-terra e fase-fase sejam drasticamente reduzidas, reduzindo a área ocupada pela subestação para 10–15% da área AIS equivalente.
O GIS é preferido em ambientes com espaço limitado, como subestações subterrâneas urbanas, plataformas offshore, locais de grande altitude e áreas industriais altamente poluídas.
Figura 3 — Subestação de Transmissão de Painel Isolado a Gás de Alta Tensão (GIS)
O painel híbrido integra múltiplas funções primárias (disjuntor, seccionador, seccionador de aterramento, transformador de corrente) em um único módulo compacto preenchido com SF₆. Isto oferece uma redução intermediária da pegada entre AIS e GIS, a um custo entre os dois. O HGIS é cada vez mais utilizado em extensões de brownfields e acréscimos de capacidade onde o GIS completo tem um custo proibitivo.
O disjuntor tipo SF₆ ou auto-explosão é a tecnologia de alta tensão dominante. As melhorias na geometria de contato e no controle do arco reduzem a energia operacional, permitindo mecanismos confiáveis acionados por mola em vez de grandes atuadores hidráulicos/pneumáticos. Alternativas faseadas de SF₆ para AT (misturas de CO₂/O₂, interruptores a vácuo) ainda estão em pesquisa, com implantação comercial limitada a partir de 2026.
| Parâmetro | Especificação do painel de alta tensão Lugao |
| Faixa de tensão | 3.600 V – 40.500 V (em conformidade com as definições de classe de tensão IEC 62271-1) |
| Corrente Normal Nominal | Até 4.000 A |
| Resistência a curto-circuito | Até 50 kA (resistência de curta duração de 1 s) |
| Tipo de gabinete | Gabinete totalmente isolado em metal; configurações internas e externas |
| Meio de Isolamento | Isolado a ar (AIS) / Isolado sólido; Configurações SF₆ disponíveis |
| Conformidade com padrões | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE Série C37 |
| Certificações | Marcação, ISO, CCC; Testado por terceiros |
Tabela 8 — Especificações Técnicas do Painel de Alta Tensão Lugao Power
Quando os contatos do disjuntor se separam sob carga ou corrente de falha, a energia elétrica sustenta um arco de plasma entre os contatos. As temperaturas atingem 5.000–20.000 K, transportando corrente de falta total até serem extintas. A capacidade de extinção de arco do disjuntor – velocidade para interromper em uma corrente natural zero – determina a máxima corrente de falta interrompível (capacidade de interrupção) e a energia permitida.
O meio de interrupção, a geometria do contato e o projeto do mecanismo operacional definem o desempenho do disjuntor e os requisitos de manutenção.
| Médio | Faixa de tensão | Desempenho de quebra | Impacto Ambiental | Manutenção | Tendência |
| Vácuo | BT – 52 kV | Excelente | Nenhum | Muito baixo | Crescente |
| Gás SF₆ | VM – AT | Excelente | GWP 23.500 ⚠ | Baixo (selado) | Regulamentado ↓ |
| Ar (ACB) | LV | Bom | Nenhum | Moderado | Estável |
| Óleo (granel) | VM (legado) | Bom | Risco de incêndio | Alto | Legado ↓ |
| Mistura de CO₂ | MV–HV (desenvolvimento) | Emergindo | PAG ~1 | A definir | Fase de P&D |
Tabela 9 — Comparação de meios de extinção de arco entre categorias de painéis de manobra
O Regulamento da UE sobre gases fluorados (UE 2024/573) elimina gradualmente o SF₆ para novas instalações de MT a partir de 2030. Outras regiões estão a adotar regras semelhantes. As respostas da indústria incluem:
⚠ NOTA DE AQUISIÇÃO
Para projetos com vida útil de 20 a 30 anos, a especificação de tecnologia livre de SF₆ evita custos de substituição antecipada. O painel de média tensão com isolamento sólido e a vácuo da Lugao Power oferece alternativas compatíveis e preparadas para o futuro. Envolva a engenharia da Lugao para obter soluções ideais sem SF₆.
| Parâmetro | Definição e Importância |
| Tensão Nominal (Ur) | A tensão mais alta do sistema na qual o painel pode operar continuamente. Deve exceder a tensão operacional máxima na instalação. |
| Corrente nominal de interrupção de curto-circuito (Isc) | Corrente máxima de falta que o disjuntor pode interromper de forma confiável. Deve exceder a corrente de falha potencial do sistema. |
| Resistência nominal de curto prazo (Icw) | O painel de corrente máxima pode durar um tempo definido (1 s ou 3 s) sem danos estruturais. |
| Corrente Normal Nominal (Ir) | Corrente máxima de carga contínua dentro dos limites térmicos, com margem para crescimento de carga. |
| Níveis de isolamento (LIWV / SIWV) | Resistência ao Impulso Relâmpago e Tensões Suportadas ao Impulso de Comutação. Deve coordenar com proteção contra surtos. |
| Classificação do Arco Interno (IAC) | As categorias IEC 62271-200 (A, B, AB) definem a contenção segura de falhas de arco interno. |
| Perda de continuidade de serviço (LSC) | As categorias IEC 62271-200 LSC1/LSC2/LSC2B definem se os compartimentos adjacentes permanecem energizados durante a manutenção. |
Tabela 10 — Parâmetros Técnicos Críticos do Comutador
| Padrão | Corpo | Escopo |
| CEI 62271-1 | CEI | Especificações comuns para equipamentos de manobra e controle de alta tensão — todas as classes de tensão. |
| CEI 62271-100 | CEI | Disjuntores CA — padrão CB primário de MT/HV. |
| CEI 62271-200 | CEI | Quadro de distribuição CA em invólucro metálico para conjuntos de MT de 1 kV a 52 kV. |
| CEI 62271-203 | CEI | Quadro de distribuição em invólucro metálico (GIS) isolado a gás para >52 kV — GIS de transmissão. |
| CEI 61439-1/-2 | CEI | Conjuntos de manobra de BT — verificação de projeto e testes de rotina. |
| Série ANSI/IEEE C37 | IEEE | Abrange disjuntores CA HV (C37.04/06/09), quadros de distribuição MT (C37.20), testes. |
| GB/T 3906 | SACO | Padrão chinês para painéis de distribuição em invólucro metálico de 3,6–40,5 kV. Equivalente a IEC 62271-200. |
| Série IEC 60947 | CEI | Equipamento de manobra e controle de BT — padrões de dispositivos para disjuntores, seccionadores, contatores. |
Tabela 11 — Principais padrões internacionais para equipamentos de manobra
| Etapa | Atividade | Principais perguntas e resultados |
| 1 | Análise do Sistema | Conduza/revise a análise de curto-circuito. Determine a máxima corrente de falta prospectiva em cada local. |
| 2 | Definição de carga e tensão | Defina a corrente normal nominal, a tensão do sistema, a regulação de tensão e os requisitos do OLTC, se aplicável. |
| 3 | Seleção de Tecnologia | Selecione classe de tensão (BT/MT/AT), meio de interrupção (vácuo/SF₆/ar), tipo de gabinete (AIS/GIS/invólucro metálico), configuração interna/externa. |
| 4 | Definição de padrões | Identifique os padrões aplicáveis, especifique as certificações exigidas (IEC, ANSI, CE, CCC, DNV, etc.) na RFQ. |
| 5 | Coordenação de Proteção | Definir funções de relé, coordenação tempo-corrente, protocolo de comunicação (IEC 61850, Modbus, DNP3), requisitos IAC/LSC. |
| 6 | Condições do local | Defina temperatura, altitude, umidade, poluição, zona sísmica, instalação interna/externa. Determine as especificações de redução e gabinete. |
| 7 | RFQ e avaliação | Emitir especificação técnica. Avalie propostas: conformidade, testes de tipo, entrega, suporte, TCO. |
Tabela 12 — Especificação e processo de aquisição do painel de sete etapas
| Escolha painel de MT com isolamento a vácuo/sólido quando… | Escolha SF₆ GIS quando… |
| SF₆ proibido ou regulamentado; preparado para o futuro e com baixo risco ambiental; VM ≤ 40,5 kV; baixa manutenção; preferência interna | Área do local severamente restrita; tensão >40,5 kV; ambiente externo altamente poluído; intervalo de manutenção estendido; desempenho hermeticamente selado |
Tabela 13 — Guia de seleção de tecnologia: Vácuo/SI vs SF₆ GIS
💡 PRINCIPAL INSIGHT
Análise de TCO: Ao longo de uma vida útil de 20 anos, os custos totais de manutenção e de fim de vida do painel de média tensão SF₆ excedem as alternativas isoladas a vácuo/sólidas em 15–25% (incluindo recuperação de SF₆). Quantificar isto antes do compromisso é fortemente recomendado.
Lugão Power Co., Ltd.é um fabricante especializado líder na China de painéis elétricos, transformadores de potência e subestações transformadoras tipo caixa. Com foco dedicado em equipamentos de distribuição de energia, Lugao desenvolveu profundo conhecimento de engenharia em toda a faixa de tensão - desde painéis de distribuição de baixa tensão até gabinetes metálicos de alta tensão - atendendo concessionárias, empreiteiros de EPC, operadores industriais e desenvolvedores de projetos de energia renovável em mercados globais.
O fornecimento direto da fábrica combinado com forte capacidade de OEM, conformidade com vários padrões e uma equipe de suporte técnico altamente ágil fazem da Lugao um parceiro de fornecimento preferencial para projetos internacionais que exigem qualidade, conformidade e preços competitivos.

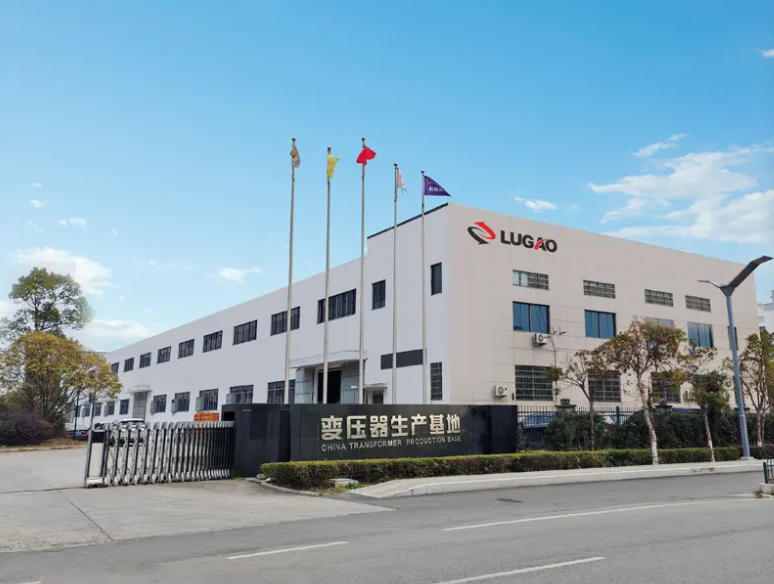

Figura 4 — Instalação de fabricação da Lugão Power Co., Ltd.
| Produto | Faixa de tensão/corrente | Padrões | Certificações |
| Placa de distribuição principal de BT (MDB) | Até 1.000 V/até 6.300 A | IEC 61439-1/-2, GB | Marcação, ISO, CCC |
| Centro de Controle de Motores de Baixa Tensão (MCC) | Até 1.000 V / até 4.000 A | IEC 61439-4, IEC 60947 | Marcação, ISO, CCC |
| Quadro de distribuição metálico de MT | 3,6 kV – 40,5 kV / até 4.000 A | CEI 62271-200, GB/T 3906 | CE, ISO, CCC, testado por tipo |
| Unidade principal de anel (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, testado por tipo |
| Gabinete metálico totalmente isolado | 12 kV – 40,5 kV / até 4.000 A | CEI 62271-200 | CE, ISO, testado por tipo |
| Aparelhagem de alta tensão | 3.600 V – 40.500 V / até 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, testado por tipo |
| Painel de distribuição personalizado/OEM | Por especificação do cliente | IEC/ANSI/GB/BS (por projeto) | Por exigência do projeto |
Tabela 14 — Portfólio de Produtos de Switchgear Lugao
As operações de fabricação e engenharia da Lugao Power são certificadas pela ISO 9001, com um Sistema de Gestão de Qualidade (SGQ) cobrindo todas as fases de realização do produto - desde a inspeção de materiais recebidos até o controle do processo de fabricação, testes de produtos acabados e suporte pós-entrega. O SGQ inclui procedimentos controlados para revisão de projeto, qualificação de fornecedores, gerenciamento de equipamentos de teste calibrados, processamento de não conformidades e ações corretivas.
Os testes de tipo – realizados em unidades protótipo em laboratórios de testes de alta tensão terceirizados e credenciados – verificam se o projeto atende a todos os requisitos de desempenho especificados. As linhas de produtos padrão da Lugao são testadas de acordo com os padrões IEC e GB aplicáveis. Os relatórios de testes de tipo de laboratórios reconhecidos (incluindo KEMA, TÜV Rheinland, SGS, CPRI e CEPRI) estão disponíveis para revisão como parte do pacote de documentação de pré-qualificação.
Os testes de tipo para painéis de média tensão (IEC 62271-200) incluem:
| Teste de rotina | Critérios padrão/de aceitação |
| Suportabilidade de frequência de energia | Tensão aplicada no nível de isolamento nominal por 1 minuto — sem flashover ou descarga disruptiva |
| Resistência de Isolamento | Teste Megger em 2,5 kV ou 5 kV DC; resultado em comparação com a linha de base e limite mínimo de aceitação |
| Teste de Operação Mecânica | Mecanismos de operação do disjuntor e da seccionadora ciclados; tempos de operação e viagens medidas |
| Verificação de intertravamento | Todos os intertravamentos de segurança (mecânicos e elétricos) verificados para evitar sequências de comutação incorretas |
| Teste Funcional do Relé de Proteção | Todas as funções de proteção configuradas testadas em relação às configurações do relé; tempos de viagem verificados de acordo com as especificações |
| Verificação de fiação e circuito de controle | Toda a continuidade, polaridade e isolamento da fiação secundária e de controle foram verificados em relação aos desenhos aprovados |
| Inspeção Visual e Dimensional | Todos os componentes, etiquetas, marcações de barramentos e conexões verificadas em relação aos desenhos de fabricação aprovados |
Tabela 15 — Programa de testes de rotina de energia Lugao para painéis de distribuição
COMPROMISSO DE QUALIDADE
Cada remessa de painéis Lugao Power é acompanhada por um pacote completo de documentação técnica: relatório de teste de rotina com todos os valores medidos e critérios de aceitação, referências de certificados de teste de tipo, certificados de materiais, registros de calibração para equipamentos de teste, registros de inspeção dimensional e desenhos as-built. Inspeção de terceiros e FAT testemunhado podem ser providenciados mediante solicitação.
