Com décadas de experiência na linha de frente em engenharia elétrica, reconhecemos o Switchgear como o núcleo essencial de qualquer rede de distribuição. Funciona tanto como um ponto de conexão crítico quanto como um componente fundamental para garantir a segurança e a estabilidade do sistema. Nosso Lugao Electric, esse entendimento é parte integrante de cada produto que desenvolvemos. Nosso portfólio oferece uma seleção abrangente de soluções de alto desempenho com certificação oficial, que vão desde soluções robustas de estilo europeuAparelhagem de baixa tensãopara painéis de alta tensão meticulosamente projetados. Essas soluções são projetadas para atender aos rigorosos requisitos de diversas aplicações industriais, comerciais e de infraestrutura.
O design da série MNS reflete maturidade e confiabilidade na área de distribuição de energia de baixa tensão. Como uma solução de painel interno, atinge total conformidade com o padrão GB/T 7251.12-2013 e é comprovado por rigorosos testes de tipo. Os profissionais de engenharia favorecem consistentemente este conjunto de manobra devido às suas vantagens significativas em configuração flexível e escalabilidade.
Parâmetros nominais: Pense nisso como as especificações principais: tensão operacional AC 400V, isolamento 690V, frequência 50Hz. O barramento principal suporta 400A a 1600A, e todo o conjunto possui uma corrente suportável de curta duração de 30kA – força mais do que suficiente para os cenários de falha mais comuns.
Construção e layout: Construído em aço laminado a frio de 2,0 mm, o gabinete é construído para durar. Posicionamos o barramento horizontal na parte superior com juntas estanhadas para um contato confiável. Você encontrará uma combinação de unidades fixas, removíveis e extraíveis no interior, proporcionando a flexibilidade de fiação que um projeto do mundo real exige.
Segurança em foco: Os níveis de proteção vão até IP41 (que é fornecido com todas as nossas unidades de fábrica). Também integramos um barramento de aterramento independente – um detalhe crítico para formar um circuito de proteção completo e confiável.
Para garantir um desempenho estável, utilizamos componentes-chave, como os disjuntores das séries RMW1-2000/3 e NM1, provenientes de fabricantes respeitáveis, incluindo Shanghai People's e Chint. Esta ênfase fundamental na confiabilidade dos componentes garante o desempenho final de quebra e proteção.

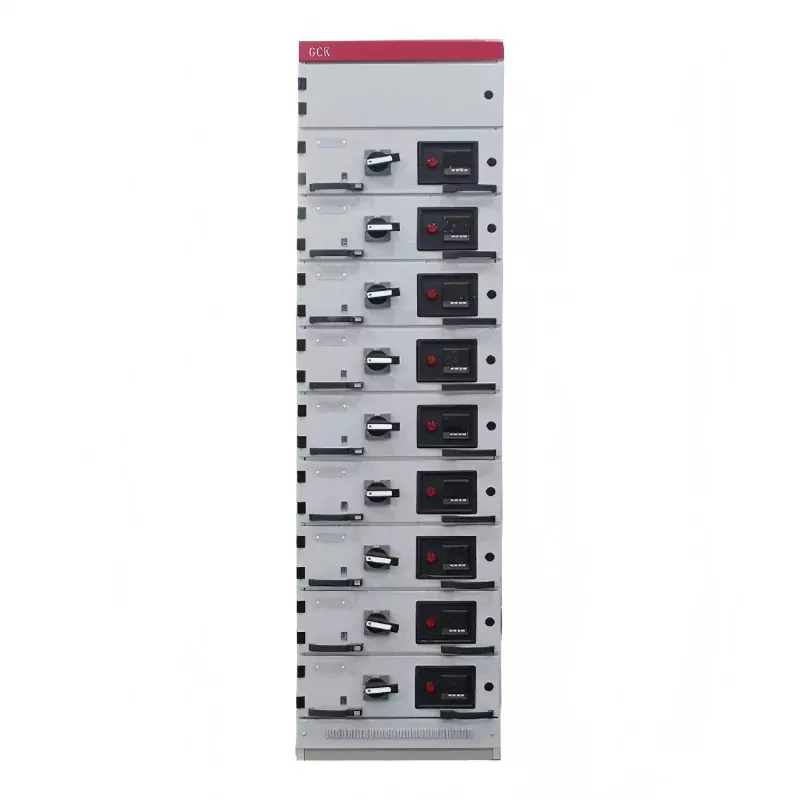

Lançada mais recentemente, a nossa série GCK representa o próximo passo no estilo europeuAparelhagem de baixa tensãoEmbora baseado em princípios verificados, amplia a capacidade e o desempenho em curto-circuito, tendo sido submetido e aprovado nos testes de tipo em 2022.
Onde é excelente: um olhar mais atento
Capacidade aprimorada: A corrente do barramento principal agora atinge 2.500 A, com uma classificação de resistência de curto prazo de 50 kA (pico de 105 kA). Em suma, foi concebido para onde as exigências estão a crescer.
Design modular mais inteligente: O uso de uma estrutura interna modular (E=20mm) garante grande compatibilidade para unidades extraíveis. O barramento horizontal corre ao longo da parte superior e mantemos a superfície como cobre puro – uma maneira simples, mas eficaz de minimizar a resistência de contato.
Detalhes de durabilidade: O gabinete utiliza aço de 1,5–2,0 mm com revestimento em pó epóxi e galvanização interna. É o tipo de acabamento que combate a corrosão a longo prazo. Para o aterramento, um barramento TMY-10×50mm substancial com parafusos M12 garante uma continuidade confiável.
A seleção de componentes principais inclui o disjuntor universal durável SHMWI-3200, classificado em 3200A com capacidade de interrupção de 100kA. Um esquema de proteção em camadas é aplicado aos circuitos de potência e controle, garantindo compatibilidade precisa com a capacidade de interrupção do sistema – uma demonstração de sua filosofia de projeto prática e abrangente.
Nossa experiência não se limita à baixa tensão. Oferecemos capacidades igualmente robustas de fabricação e certificação paraAparelhagem de alta tensão, abrangendo modelos comuns com invólucros metálicos.
Este é um clássico e confiávelUnidade principal de anelconfiguração. Especificações principais: tensão nominal de 12kV, corrente de 125A, corrente de interrupção de curto-circuito de 31,5kA e corrente de transferência de 1700A. Ele usa interruptores de carga SF6 e fusíveis limitadores de corrente. Mais importante ainda, ele passou em toda a bateria de testes de tipo – isolamento, aumento de temperatura, curto-circuito, classificação IP, ligação/interrupção – em total conformidade com GB 3906 e DL/T 404. O fornecimento de peças importantes, como a chave FLRN36-12D/T e fusíveis XRNT1 de fornecedores confiáveis, garante que toda a unidade funcione de maneira estável e coordenada.

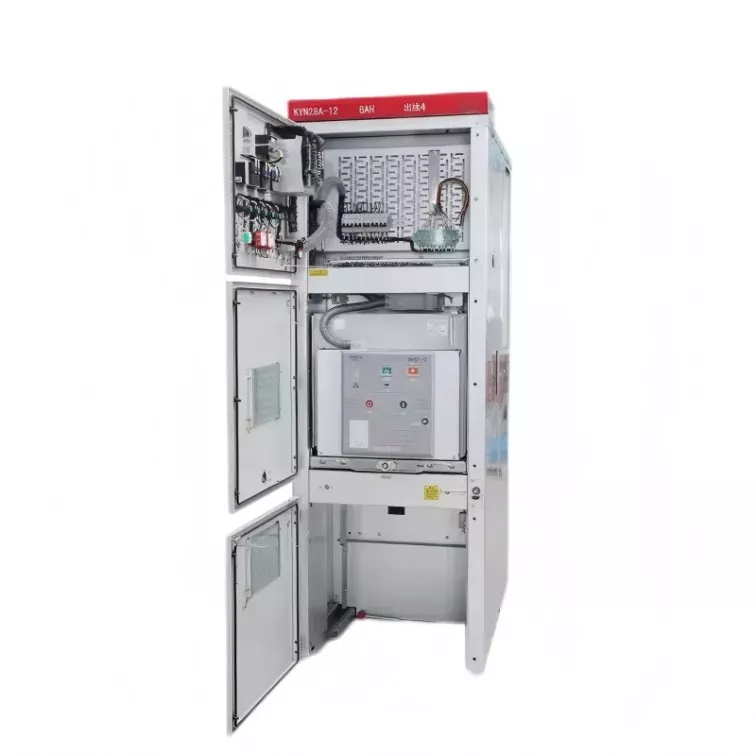

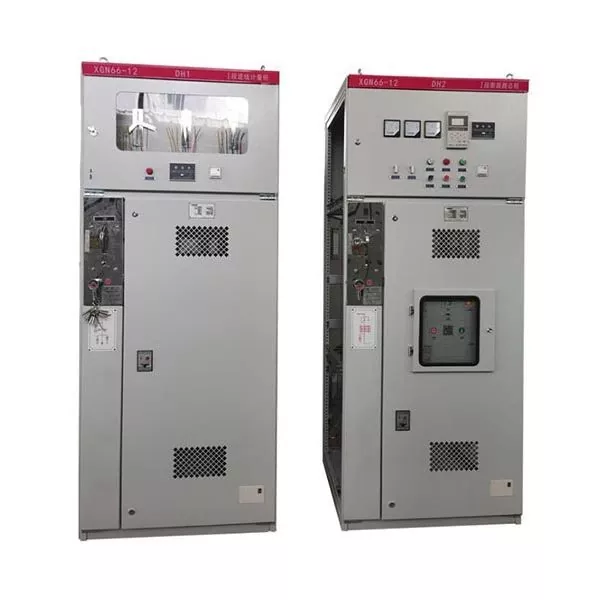

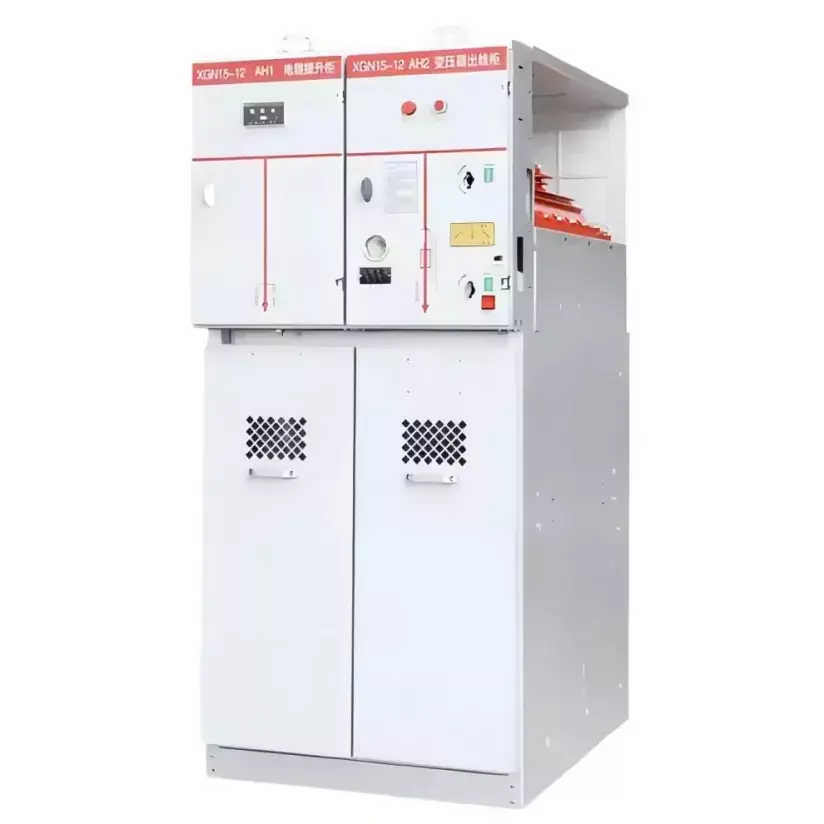

Para projetos que exigem conformidade internacional,LugãoOs modelos de painéis de alta tensão (como os tipos KYN28-12, KYN61-40.5, XGN, HXGN e RMU) possuem a marcação CE. Com correntes de 630A a 4000A e capacidades de interrupção de até 40kA, eles atendem à Diretiva EMC da UE 2014/30/UE e a padrões como EN IEC 61000-6-2:2019.
