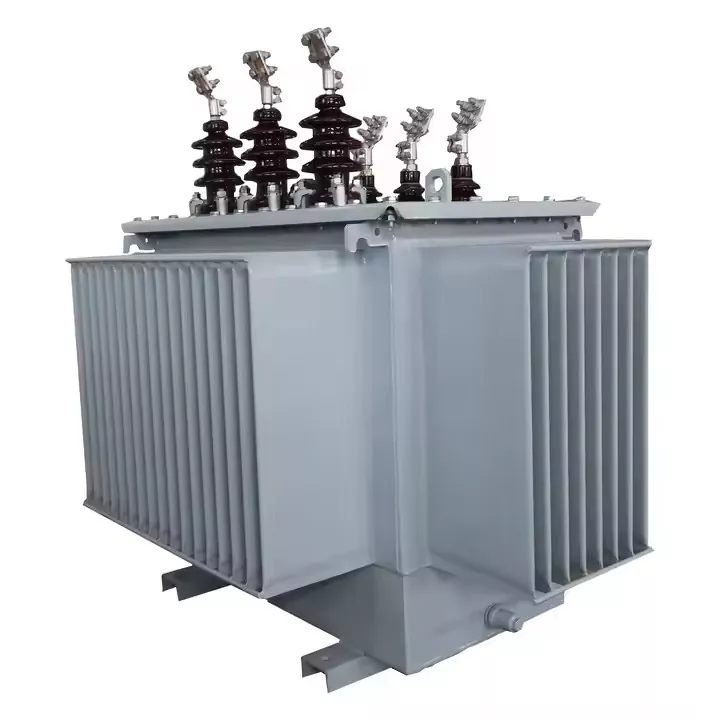

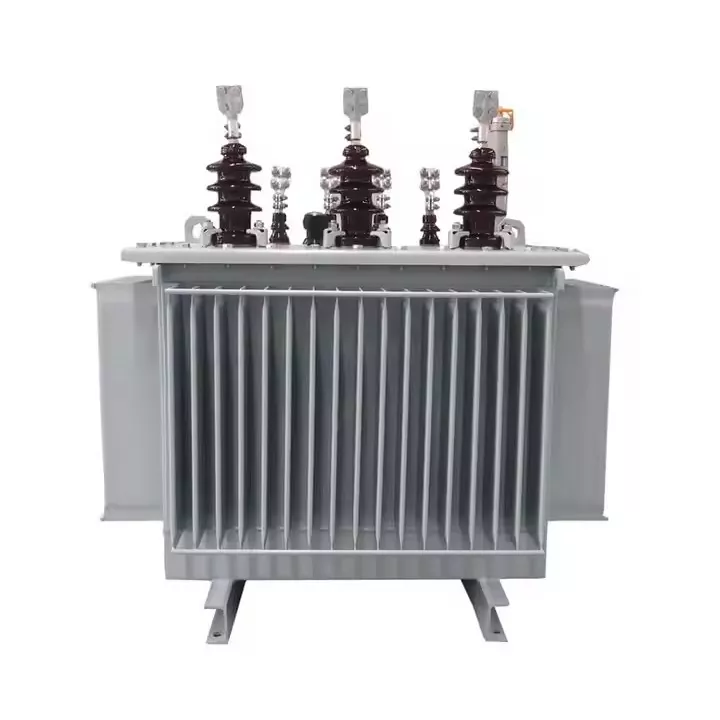

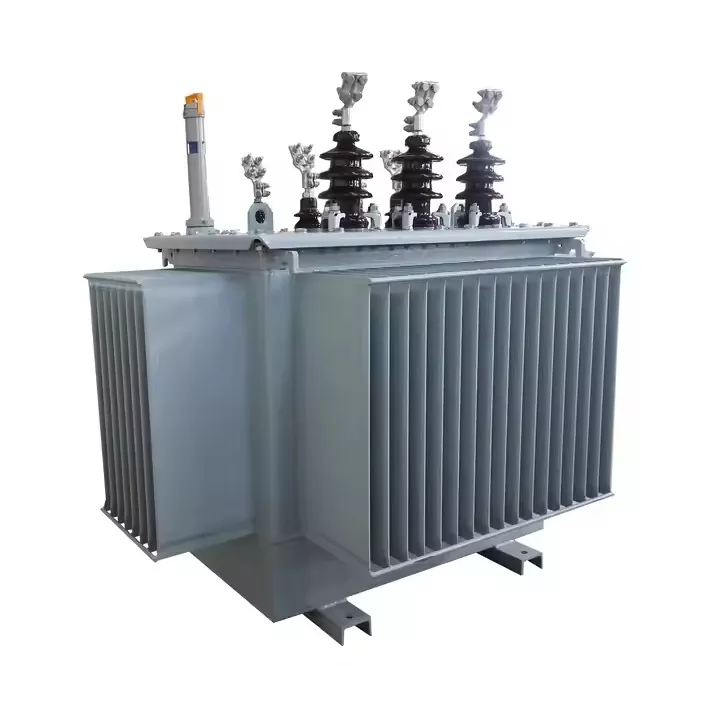

Transformador resfriado a óleo

A LUGAO é um fornecedor confiável de transformadores resfriados a óleo, apoiando pedidos em grandes quantidades e cooperação de longo prazo. LUGAOO transformador resfriado a óleo utiliza óleo isolante de alta resistência dielétrica como meio de resfriamento. O óleo possui alta capacidade de calor específico, permitindo absorver efetivamente o calor gerado durante a operação. No processo de projeto, a distância entre os enrolamentos e o núcleo foi minimizada, resultando em um volume geral compacto que facilita a instalação e o transporte. Durante períodos de pico de demanda de energia, o transformador também demonstra excelente capacidade de sobrecarga de curto prazo.

O Transformador Elevador Trifásico é adequado para uso em salas de distribuição, subestações e outras áreas, tornando-o um importante componente da rede elétrica. A pressão gerada durante a operação pode ser liberada através de uma válvula de alívio de pressão. Para minimizar as perdas sem carga e com carga, a LUGAO utiliza óleo isolante e núcleos de alta qualidade. A carcaça é feita de materiais com índices de proteção extremamente elevados, garantindo o funcionamento normal dos componentes internos e evitando a oxidação e a entrada de umidade. Ao instalar o Transformador Elevador de Potência, deve-se reservar espaço suficiente para dissipação de calor para evitar falhas causadas por superaquecimento localizado. Todos os produtos da LUGAO passaram por padrões internacionais, como CE e ISO.

Parâmetro

kVA	Tensão (kV) w		Vetor Grupo	Perdas		Sem carga Atual	Peso (kg)		Dimensão geral (mm)
	H.V.	L. V.		Sem carga perda	Carregar perda		Óleo peso	Total peso	L	W	H
20	6 6.3 10 10.5 11 13.2	380 400 415 433	Yyno Dyn11 Yzn11	90	530	2.3	55	230	720	440	855
30				100	600	2.1	75	305	750	500	990
50				130	870	2.0	80	405	800	480	1030
63				150	1040	1.9	95	455	830	615	1060
80				180	1250	1.9	105	510	840	580	1115
100				200	1500	1.8	120	530	890	645	1145
125				240	1800	1.7	130	670	910	600	1185
160				280	2200	1.6	140	810	910	700	1280
200				340	2600	1.5	160	890	1000	760	1240
250				400	3050	1.4	175	1020	1285	730	1290
315				480	3650	1.4	185	1170	1280	740	1385
400				570	4300	1.3	215	1410	1310	750	1432
500				680	5100	1.2	260	1645	1365	765	1510
630				810	6200	1.1	310	2070	1485	815	1615
800				980	7500	1.0	370	2445	1640	930	1590
1000				1150	10300	1.0	425	2800	1860	1120	1630
1250				1360	12000	0.9	480	3320	1860	1120	1830
1600				1640	14500	0.8	550	4175	1975	1175	1900

Ambiente Operacional

1. A temperatura operacional padrão está entre -30°C e +40°C. Quando a temperatura ultrapassar 40°C, o equipamento deverá operar em modo de carga reduzida.

2. A altitude operacional padrão é inferior a 1.000 metros.

3. A umidade operacional padrão é uma média diária de ≤95% e uma média mensal de ≤90%.

4. O ângulo de inclinação da instalação não deve exceder 15°.

5. Inspecione regularmente o medidor de nível de óleo, a qualidade do óleo e o ambiente circundante.

6. Mantenha-se afastado de áreas inflamáveis, zonas de interferência eletromagnética e outros locais que possam afetar a operação do transformador.

Características

1. Os transformadores de potência de alta tensão da LUGAO têm excelente desempenho de dissipação de calor. O óleo do transformador pode absorver rapidamente o calor gerado pelos enrolamentos e pelo núcleo e promover a circulação de calor através do radiador.

2. Desempenho de isolamento superior, pois o óleo isolante isola efetivamente as descargas internas.

3. Longa vida útil, pois o óleo do transformador protege o núcleo e os enrolamentos e retarda o processo de oxidação.

4. Forte adaptabilidade ambiental. O tanque de óleo selado bloqueia contaminantes externos.

5. LUGAO'Stransformadoressão fabricados de acordo com diversos padrões internacionais, garantindo a qualidade do produto.
