Resumo do artigo
Escolhendoaparelhagem de alta tensãonão se trata apenas de combinar níveis de tensão. Para muitos proprietários de projetos, empreiteiros elétricos, gerentes de fábrica e equipes de compras, a verdadeira preocupação é se o equipamento pode reduzir o risco de interrupções, simplificar a inspeção, proteger os operadores e adequar-se às condições do local sem criar problemas de manutenção a longo prazo. Este artigo explica como avaliar equipamentos de manobra de alta tensão a partir de uma perspectiva prática de projeto, incluindo tipo de isolamento, projeto de segurança, ambiente de aplicação, planejamento de manutenção, personalização e suporte ao fornecedor. Também discute comoLugão Power Co., Ltdpode apoiar projetos industriais, de serviços públicos, de infraestrutura e de distribuição de energia comercial com soluções confiáveis de painéis de distribuição.
Índice
- Esboço do blog
- Por que os compradores têm dificuldade ao selecionar painéis de alta tensão?
- Qual é o papel do painel de distribuição de alta tensão em um sistema de energia?
- Que tipo de painel de alta tensão se adapta às diferentes condições do local?
- Quais características técnicas os compradores devem verificar antes de fazer o pedido?
- Como o projeto do painel de manobra pode melhorar a segurança do operador?
- Como as necessidades de manutenção devem afetar a decisão de compra?
- Onde o painel de distribuição de alta tensão é comumente usado?
- Por que a capacidade do fornecedor é tão importante?
- Lista de verificação do comprador
- Perguntas frequentes
- Conclusão
Esboço do blog
- Identifique os verdadeiros problemas de compra por trás dos projetos de painéis de alta tensão.
- Explique a função básica do equipamento de manobra em proteção, controle, isolamento e distribuição de energia.
- Compare as opções de painéis isolados a ar, isolados a gás, a vácuo e com invólucro metálico.
- Mostre quais especificações técnicas devem ser revisadas antes da aquisição.
- Discutir mecanismos de segurança que reduzam o risco operacional.
- Fornece uma perspectiva prática de manutenção e inspeção.
- Liste cenários de aplicação comuns nos setores industriais e de infraestrutura.
- Ofereça uma lista de verificação amigável ao comprador para uma comunicação mais fácil com os fabricantes.
Por que os compradores têm dificuldade ao selecionar painéis de alta tensão?
O painel de alta tensão parece simples visto de fora: um gabinete, um disjuntor, um sistema de proteção, barramentos, peças de isolamento e componentes de controle. No trabalho real de compras, porém, a decisão raramente é simples. Um comprador pode saber o nível de tensão necessário, mas ainda não ter certeza sobre a capacidade de curto-circuito, tipo de isolamento, disposição do alimentador de entrada e saída, proteção do relé, lógica de intertravamento, espaço de instalação ou expansão futura.
A dificuldade torna-se maior quando o projeto está localizado em um ambiente hostil. Um sistema de distribuição de energia em uma área costeira pode enfrentar névoa salina e umidade. Um local de mineração pode lidar com poeira e vibração. Uma subestação urbana pode ter espaço de instalação limitado. Uma fábrica pode precisar de uma instalação rápida porque o tempo de inatividade da produção é caro. Estas condições influenciam diretamente qual projeto de painel de alta tensão é adequado.
Muitos clientes também se preocupam com custos ocultos. O gabinete mais barato na fase de compra pode se tornar caro posteriormente se exigir manutenção frequente, peças sobressalentes complicadas ou solução de problemas difícil. Uma solução confiável de painel de distribuição de alta tensão não deve passar apenas na comparação de cotações. Deve também tornar todo o sistema de energia mais fácil de operar, inspecionar, reparar e expandir.
Qual é o papel do painel de distribuição de alta tensão em um sistema de energia?
O quadro de distribuição de alta tensão é usado para controlar, proteger, isolar e distribuir energia elétrica em redes de média e alta tensão. Ajuda a conectar ou desconectar circuitos, interromper correntes de falha, isolar equipamentos para manutenção e manter a distribuição de energia estável durante condições normais e anormais.
Em termos práticos, o painel atua como o centro de controle de tráfego de um sistema de energia. Quando a corrente flui normalmente, permite que o sistema opere sem problemas. Quando ocorre uma falha, como curto-circuito, sobrecarga, quebra de isolamento ou falha de equipamento, o painel deve responder rapidamente e separar a seção defeituosa da parte saudável da rede.
Sem um conjunto de manobra de alta tensão confiável, uma falha pode se espalhar por todo o sistema e danificar transformadores, cabos, motores, geradores e equipamentos a jusante. É por isso que os clientes em fábricas, subestações, projetos de energia renovável, edifícios comerciais e projetos de infraestrutura muitas vezes tratam a seleção de painéis como uma decisão de segurança de longo prazo, em vez de uma simples compra de gabinete.
Que tipo de painel de alta tensão se adapta às diferentes condições do local?
O tipo certo de painel de distribuição depende do nível de tensão do projeto, ambiente de instalação, limite de espaço, capacidade de manutenção, orçamento e requisitos de confiabilidade. A tabela a seguir oferece uma comparação prática para compradores que ainda estão avaliando opções diferentes.

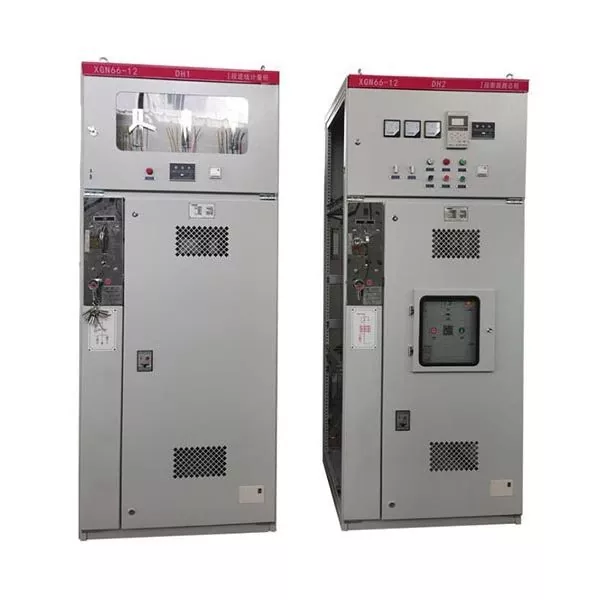

| Tipo de painel | Principal vantagem | Projetos adequados | Preocupação do comprador que isso resolve |
|---|---|---|---|
| Aparelhagem Isolada a Ar | Estrutura simples, acesso claro para inspeção, design econômico | Plantas industriais, salas de serviço, subestações externas com espaço suficiente | Ajuda a controlar o investimento inicial e ao mesmo tempo mantém a manutenção simples |
| Aparelhagem Isolada a Gás | Layout compacto, estrutura selada, forte adaptabilidade ambiental | Subestações urbanas, projetos costeiros, estações subterrâneas, locais com espaço limitado | Reduz o uso do solo e melhora a confiabilidade em ambientes agressivos |
| Quadro de disjuntores a vácuo | Desempenho de interrupção confiável e menor demanda de manutenção | Fábricas, redes de distribuição, instalações comerciais, estações de energia renovável | Suporta operação frequente e desempenho de proteção estável |
| Aparelhagem em Invólucro Metálico | Melhor separação de compartimentos e estrutura interna mais segura | Salas de distribuição de energia, centros de controle industrial, sistemas de infraestrutura | Melhora a segurança do pessoal e reduz o risco de contato acidental |
Um bom fabricante não deve forçar um modelo padrão em cada projeto. Por exemplo, uma planta industrial espaçosa pode preferir um conjunto de manobra isolado a ar porque é mais fácil de inspecionar e econômico de configurar. Uma subestação no centro da cidade pode precisar de equipamentos isolados a gás porque o terreno é caro e a área de instalação é estreita. Uma linha de produção com operações de comutação frequentes pode prestar mais atenção ao mecanismo do disjuntor, à vida útil e à acessibilidade para manutenção.
Lugao Power Co., Ltd fornece soluções de painéis de alta tensão para diferentes condições de projeto, ajudando os clientes a escolher configurações com base nas necessidades operacionais reais, em vez de confiar apenas nas descrições do catálogo.
Quais características técnicas os compradores devem verificar antes de fazer o pedido?
Antes de fazer um pedido, os compradores devem confirmar mais do que a tensão nominal. Uma revisão adequada das especificações pode evitar atrasos na instalação, incompatibilidade de proteção ou problemas operacionais posteriores. Os seguintes pontos são especialmente importantes durante a comunicação técnica.
- Tensão nominal e nível de isolamento:O comutador selecionado deve corresponder à tensão do sistema e suportar o estresse elétrico esperado.
- Corrente nominal:O gabinete deve suportar operação contínua sem superaquecimento sob condições reais de carga.
- Capacidade de interrupção em curto-circuito:O disjuntor deve interromper com segurança a corrente de falha dentro dos limites exigidos do sistema.
- Arranjo de barramento:O projeto do barramento deve suportar conexão confiável, dissipação de calor e extensão futura.
- Configuração do relé de proteção:As funções de proteção devem corresponder aos requisitos do transformador, do alimentador, do motor ou da linha de entrada.
- Sistema de intertravamento:Os intertravamentos mecânicos e elétricos devem ajudar a evitar operação incorreta.
- Grau de proteção do gabinete:O gabinete deve ser adequado para ambientes internos, externos, empoeirados, úmidos ou corrosivos.
- Monitoramento e comunicação:Para subestações modernas, pode ser necessária compatibilidade com monitoramento remoto ou sistemas SCADA.
- Desenhos e documentação:Diagramas de fiação claros, desenhos de fundação, esquemas secundários e relatórios de testes podem reduzir a incerteza do projeto.
O melhor momento para resolver detalhes técnicos é antes do início da produção. Depois que os gabinetes são fabricados, alterar o layout do alimentador, a fiação secundária, a direção de entrada do cabo ou a configuração da proteção pode aumentar o custo e atrasar a entrega. Os compradores devem fornecer um diagrama unifilar, nível de tensão do projeto, informações de carga, ambiente do local, método de instalação e padrões aplicáveis o mais rápido possível.
Como o projeto do painel de manobra pode melhorar a segurança do operador?
A segurança é uma das razões mais fortes para escolher painéis de alta tensão cuidadosamente projetados. Os operadores podem precisar inspecionar, trocar, testar e manter equipamentos elétricos sob condições exigentes. Um design inadequado pode expô-los a choques elétricos, arco elétrico, operação incorreta ou falha mecânica.
Um projeto de painel mais seguro geralmente inclui separação clara do compartimento, aterramento confiável, indicação de posição visível, intertravamentos de portas, travas de posição do disjuntor, indicação de tensão ativa, canais de alívio de pressão e estrutura de gabinete robusta. Esses recursos não são decorativos. Eles são construídos para reduzir a possibilidade de erro humano e limitar os danos em caso de falha.
Para muitos clientes, o recurso de segurança mais valioso não é um único dispositivo, mas a combinação da lógica do projeto. Quando o disjuntor, a chave de aterramento, o mecanismo da porta e o sistema de controle estão devidamente coordenados, é menos provável que os operadores executem uma ação perigosa na sequência errada. Isto é especialmente importante em locais onde várias equipes podem compartilhar a responsabilidade pela operação e manutenção.
Como as necessidades de manutenção devem afetar a decisão de compra?
A manutenção deve ser considerada antes da compra e não após a primeira falha. Um gabinete de manobra de alta tensão bem projetado deve permitir que os técnicos inspecionem peças críticas com acesso razoável, identifiquem aquecimento ou desgaste anormal e substituam componentes sem desmontagem desnecessária.
As preocupações comuns de manutenção incluem a condição do mecanismo do disjuntor, desgaste dos contatos, limpeza do isolamento, estanqueidade da conexão do barramento, continuidade do aterramento, função do relé, status da fiação secundária, operação do aquecedor, controle de condensação e vedação do gabinete. Em locais empoeirados, úmidos ou de grande altitude, a frequência de inspeção e a seleção de componentes podem precisar ser ajustadas.
| Item de manutenção | O que verificar | Por que é importante |
|---|---|---|
| Mecanismo de disjuntor | Suavidade de operação, lubrificação, desempenho de fechamento e abertura | Garante que a interrupção de falhas possa acontecer de forma rápida e confiável |
| Contatos e barramentos | Oxidação, frouxidão, descoloração, marcas de superaquecimento | Reduz a resistência, o acúmulo de calor e o risco de falha de conexão |
| Componentes de isolamento | Poeira, umidade, rachaduras, marcas de rastreamento | Evita quebra de isolamento e flashover |
| Sistema de aterramento | Continuidade, estanqueidade da conexão, condição da chave de aterramento | Protege pessoal e equipamentos durante falhas e manutenção |
| Relé de proteção | Configurações, registros de alarme, lógica de disparo, status de comunicação | Ajuda o sistema a responder corretamente a condições elétricas anormais |
Os compradores devem perguntar se o fornecedor pode fornecer manuais de operação, instruções de manutenção, registros de testes, orientação sobre peças de reposição e suporte técnico. Esses materiais auxiliam a equipe de engenharia do usuário no gerenciamento do equipamento durante toda sua vida útil.
Onde o painel de distribuição de alta tensão é comumente usado?
Os quadros de distribuição de alta tensão são amplamente utilizados onde quer que a energia elétrica deva ser distribuída de forma segura e confiável. A configuração específica muda de acordo com o setor, mas o objetivo permanece o mesmo: proteger o sistema, reduzir o tempo de inatividade e oferecer suporte ao fornecimento estável de energia.
- Usinas de geração de energia:Usado para saída de gerador, sistemas de energia auxiliares e controle de conexão à rede.
- Subestações de transmissão e distribuição:Suporta linhas de entrada, alimentadores de saída, proteção de transformadores e comutação de rede.
- Instalações de fabricação:Ajuda a manter a energia estável para linhas de produção, motores, compressores, fornos e grandes cargas elétricas.
- Projetos petroquímicos e de mineração:Fornece proteção em ambientes industriais exigentes onde o tempo de inatividade pode ser caro.
- Complexos comerciais:Suporta shoppings, torres de escritórios, hospitais, data centers e grandes edifícios públicos.
- Projetos de energia renovável:Usado em parques solares, estações de energia eólica e sistemas de conexão à rede de armazenamento de energia.
- Projetos de infraestrutura:Aplicado em trânsito ferroviário, aeroportos, estações de tratamento de água, portos e sistemas de energia municipais.
Cada aplicativo tem prioridades diferentes. Um hospital pode se preocupar mais com a continuidade e a coordenação de energia de reserva. Uma usina siderúrgica pode se concentrar em alta estabilidade de carga e estrutura robusta de equipamentos. Um projeto solar pode precisar de um layout compacto e compatibilidade de conexão à rede. Uma boa solução de painel de alta tensão deve refletir essas diferenças em vez de tratar todos os projetos como iguais.
Por que a capacidade do fornecedor é tão importante?
O painel de distribuição de alta tensão não é um produto onde os compradores devam julgar apenas pela aparência do gabinete. A capacidade do fornecedor afeta a precisão do projeto, a qualidade da fabricação, a confiabilidade dos testes, a coordenação da entrega, a embalagem de exportação, a documentação e o suporte pós-venda.
Um fornecedor capacitado deve compreender os requisitos elétricos e a pressão de execução do projeto. Quando o comprador envia desenhos técnicos ou um diagrama unifilar, a equipe de engenharia deve ser capaz de revisar o arranjo do alimentador, sugerir uma estrutura de gabinete adequada, confirmar funções de proteção e identificar detalhes pouco claros antes da produção.
Lugao Power Co., Ltd atende clientes que precisam de equipamentos práticos de distribuição de energia de alta tensão para projetos industriais, comerciais, de serviços públicos e de infraestrutura. O suporte da empresa pode incluir seleção de produtos, comunicação de desenhos, configuração personalizada, fabricação, testes e preparação de remessa. Para compradores internacionais, este tipo de suporte é especialmente útil porque especificações pouco claras podem levar a atrasos dispendiosos após a chegada do equipamento ao local.
Os compradores também devem prestar atenção aos testes. Testes de rotina, verificações de operação mecânica, testes de isolamento, inspeção de fiação secundária e controle de qualidade final ajudam a reduzir a incerteza. Mesmo quando o cronograma do projeto é apertado, os testes não devem ser tratados como uma formalidade. Um gabinete que falha após a energização pode custar muito mais do que o tempo economizado por uma inspeção apressada.
Lista de verificação do comprador
Antes de solicitar um orçamento para painéis de alta tensão, os compradores podem preparar as seguintes informações. Quanto mais completas as informações, mais precisas serão a proposta técnica e o preço.
- Tensão nominal e frequência do sistema
- Corrente nominal para alimentadores de entrada e saída
- Nível de corrente de curto-circuito e requisitos de duração
- Diagrama unifilar ou lista de alimentadores
- Condição de instalação interna ou externa
- Detalhes de temperatura ambiente, umidade, altitude, poeira ou ambiente corrosivo
- Direção de entrada do cabo e limitação do espaço de instalação
- Marca ou função necessária do relé de proteção
- Protocolo de comunicação ou requisito de monitoramento remoto
- Padrões aplicáveis e expectativas de certificação
- Requisitos de peças sobressalentes, documentação e suporte pós-venda
- Cronograma de entrega do projeto e requisitos de embalagem
Um pequeno detalhe pode alterar o design final. Por exemplo, a entrada de cabo inferior e a entrada de cabo traseira podem exigir arranjos de gabinete diferentes. Um local de grande altitude pode exigir consideração especial de isolamento. Um local de projeto úmido pode precisar de aquecedores ou projeto anticondensação. Compartilhar esses detalhes antecipadamente ajuda o fabricante a fornecer uma solução mais adequada.
Perguntas frequentes
Q1: Quais informações são necessárias para escolher o painel de distribuição de alta tensão?
Os compradores devem fornecer tensão nominal, corrente nominal, nível de curto-circuito, diagrama unifilar, quantidade de alimentador, ambiente de instalação, direção de entrada do cabo, requisitos de proteção e quaisquer padrões preferenciais. Esses detalhes ajudam o fornecedor a projetar uma configuração de gabinete adequada.
Q2: O painel isolado a ar é melhor do que o painel isolado a gás?
Nenhum tipo é sempre melhor. O painel isolado a ar é geralmente mais fácil de inspecionar e mais econômico quando o espaço é suficiente. O painel isolado a gás é mais compacto e adequado para projetos com espaço limitado, úmidos, poluídos ou de alta confiabilidade.
Q3: Como o painel de distribuição de alta tensão pode reduzir o tempo de inatividade?
Equipamentos de manobra confiáveis podem isolar circuitos defeituosos rapidamente, proteger os principais equipamentos elétricos e permitir que equipes de manutenção trabalhem em seções específicas sem desligar todo o sistema. Uma boa documentação e uma estrutura acessível também reduzem o tempo de solução de problemas.
Q4: O painel de distribuição de alta tensão pode ser personalizado para um projeto?
Sim. A configuração muitas vezes pode ser personalizada de acordo com o nível de tensão, corrente nominal, disposição do alimentador, layout do gabinete, relé de proteção, sistema de medição, design do gabinete, função de comunicação e ambiente do local.
Q5: Por que o intertravamento é importante em painéis?
O intertravamento ajuda a evitar operações incorretas e perigosas, como abrir o compartimento errado, operar uma chave de aterramento na posição errada ou acessar peças energizadas. É um projeto de segurança importante para operadores e pessoal de manutenção.
Q6: O que torna a Lugao Power Co., Ltd uma escolha prática para os compradores?
Lugao Power Co., Ltd pode oferecer suporte aos compradores com seleção de painéis de alta tensão, comunicação de design personalizado, fabricação, testes, documentação e coordenação de projetos orientados para exportação. Isso ajuda a reduzir a incerteza técnica durante a aquisição e instalação.
Conclusão
O comutador de alta tensão correto deve fazer mais do que atender a uma classificação de tensão. Deve proteger as pessoas, salvaguardar os equipamentos, apoiar a operação estável, simplificar a manutenção e adequar-se ao ambiente real do projeto. Os compradores que comparam apenas o preço do gabinete podem perder fatores importantes, como desempenho de curto-circuito, lógica de intertravamento, projeto de isolamento, acesso para manutenção, proteção de relé, documentação e suporte de engenharia do fornecedor.
Se você está planejando um projeto de distribuição de energia e precisa de um painel de distribuição de alta tensão que corresponda às condições do local, desenhos técnicos e requisitos operacionais, a Lugao Power Co., Ltd pode ajudar a revisar suas necessidades e fornecer uma solução adequada. Envie hoje mesmo os detalhes do seu projeto, diagrama unifilar ou requisitos de compra eContate-nospara discutir uma configuração confiável de painel de distribuição para seu próximo projeto.
