A Unidade principal de anel (RMU)desempenha um papel crítico nos modernos sistemas de distribuição de energia de média tensão, especialmente em redes urbanas, instalações industriais e infraestruturas de energia renovável. Este guia detalhado explica o que é uma unidade principal de anel, como funciona, seus componentes internos, principais tipos, aplicações, vantagens e como selecionar a RMU certa para o seu projeto.

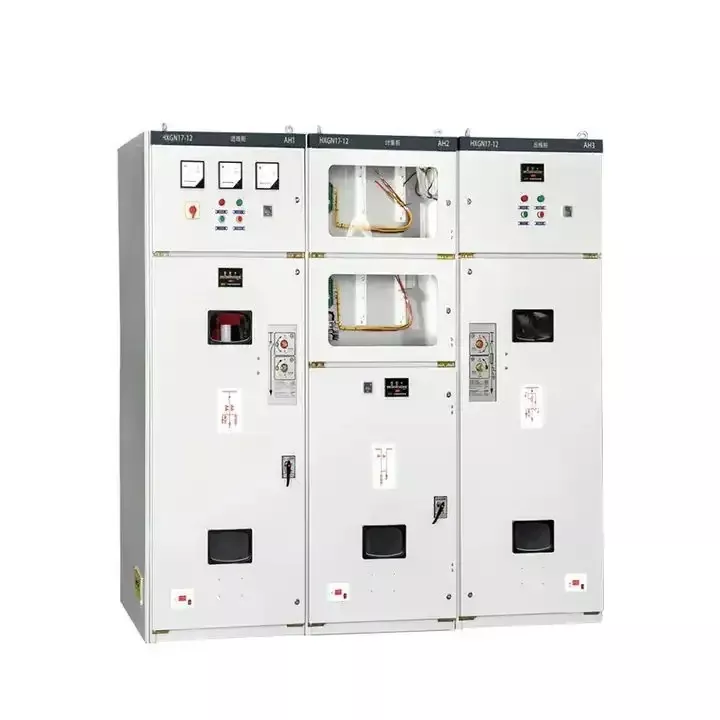

Uma unidade principal de anel é um painel compacto em invólucro metálico projetado para distribuição de energia de média tensão, normalmente variando de 6kV a 40,5kV. A função principal de uma unidade principal em anel é garantir uma fonte de alimentação confiável e contínua, formando uma rede de distribuição em circuito fechado (anel).
Ao contrário dos sistemas radiais, uma unidade principal em anel permite que a eletricidade seja fornecida em duas direções. Se uma secção falhar, a energia pode ser redireccionada instantaneamente, tornando as RMUs indispensáveis para infra-estruturas críticas, como hospitais, centros de dados, complexos comerciais e cidades inteligentes.
Uma unidade principal em anel opera conectando vários alimentadores de distribuição em uma topologia em anel. Cada RMU normalmente consiste em:
Sob operação normal, a eletricidade flui perfeitamente através do anel. Se ocorrer uma falta em um alimentador, a seção defeituosa pode ser isolada enquanto mantém a alimentação através do caminho alternativo. Essa capacidade de autocura é a principal razão pela qual as Unidades Principais em Anel são amplamente adotadas nas redes modernas.
Uma unidade principal Ring padrão integra vários componentes em um único gabinete compacto:
Fabricantes comoLugãointegre tecnologias avançadas de isolamento e vedação para aumentar a confiabilidade operacional e a vida útil.
As unidades principais de anel podem ser classificadas com base no meio de isolamento e no design funcional:

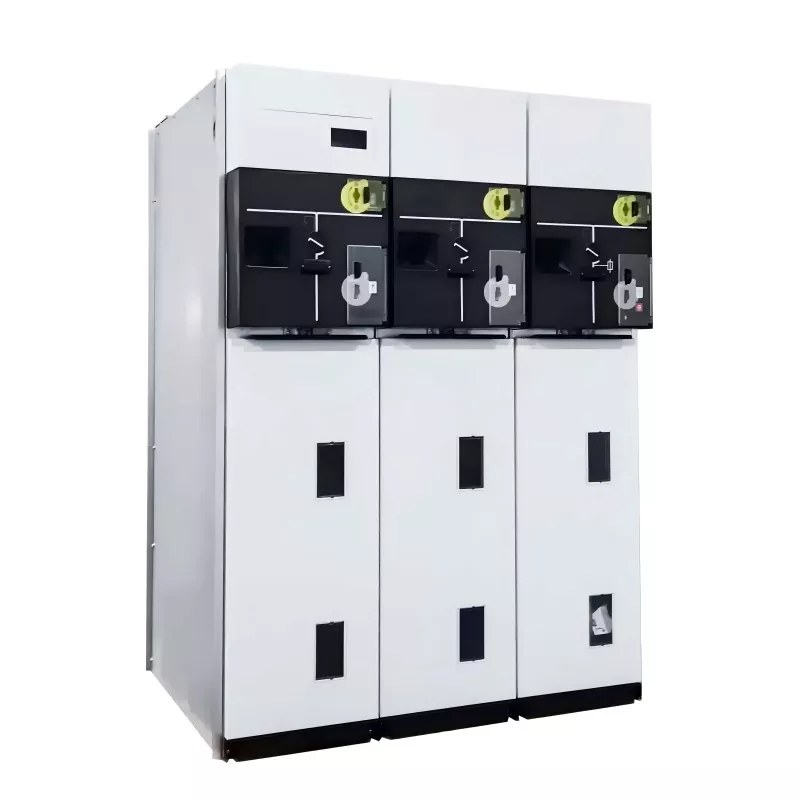

Utiliza gás SF6 para isolamento, oferecendo tamanho compacto, alta rigidez dielétrica e excelente proteção ambiental.
Baseia-se no ar como isolamento, adequado para instalações internas onde o espaço é menos restrito.
Utiliza resina epóxi ou materiais dielétricos sólidos, eliminando o gás SF6 e apoiando sistemas de energia ecológicos.
| Parâmetro | Faixa Típica |
|---|---|
| Tensão nominal | 6kV – 40,5kV |
| Corrente nominal | 630A – 1250A |
| Corrente suportável de curto prazo | 20kA – 31,5kA |
| Meio de Isolamento | SF6 / Ar / Sólido |
| Classe de Proteção | IP54 – IP67 |
As Unidades Principais do Anel são implantadas em vários setores:
Devido ao seu design modular, as RMUs são ideais para sistemas de energia escalonáveis e prontos para o futuro.
Essas vantagens tornam as Unidades Principais em Anel uma solução preferida para a distribuição moderna de média tensão.
Ao selecionar uma unidade principal de anel, considere os seguintes fatores:
A revisão da documentação detalhada do produto de fabricantes experientes, como a Lugao, pode simplificar significativamente o processo de tomada de decisão.
| Recurso | Unidade principal de anel | Aparelhagem Tradicional |
|---|---|---|
| Tamanho | Compactar | Volumoso |
| Continuidade de Fornecimento | Alto | Moderado |
| Tempo de instalação | Curto | Longo |
| Compatibilidade de automação | Excelente | Limitado |
Embora as Unidades Principais Ring sejam projetadas para manutenção mínima, inspeções periódicas são essenciais. As principais práticas de manutenção incluem:
As RMUs modernas de Lugao incorporam projetos selados para toda a vida, reduzindo a manutenção no local e melhorando a segurança.
Uma unidade principal em anel é normalmente usada em redes de média tensão variando de 6kV a 40,5kV.
Sim, muitas unidades principais de anel são projetadas com altas classificações de IP para ambientes externos e agressivos.
Com design adequado e manutenção mínima, uma unidade principal de anel pode operar de forma confiável por 25 a 30 anos.
Unidades principais de anel com isolamento sólido e sem SF6 são cada vez mais adotadas para atender às regulamentações ambientais.
Concluindo, uma unidade principal em anel é a base da distribuição de energia moderna, oferecendo confiabilidade, segurança e escalabilidade. Esteja você atualizando uma rede existente ou projetando um novo sistema de média tensão, selecionar a RMU certa é crucial. Se você está procurando soluções comprovadas de Ring Main Unit apoiadas por experiência em engenharia, a Lugao oferece um portfólio abrangente adaptado aos padrões globais. Para consulta técnica, soluções personalizadas ou detalhes de preços, sinta-se à vontade paraContate-noshoje e dê o próximo passo em direção a uma rede de energia mais inteligente e confiável.
