A distribuição de energia fiável, rápida e segura é um pré-requisito para o crescimento económico e o progresso social. Em infraestrutura urbana, instalações industriais, projetos de energia renovável e implantação de energia de emergência, engenheiros e desenvolvedores de projetos exigem cada vez mais soluções de distribuição que reduzam os prazos de construção civil, reduzam o risco total do projeto e mantenham os mais altos níveis de segurança operacional.
A Subestação Transformadora Tipo Caixa - também conhecida como subestação compacta ou subestação pré-fabricada - atende a essa demanda com uma unidade pré-testada montada em fábrica que integra um painel de distribuição de média tensão (MT), um transformador de distribuição e equipamentos de distribuição de baixa tensão (BT) em um único gabinete à prova de intempéries. Eliminando a necessidade de edifícios de subestações convencionais, a subestação caixa pode ser instalada em uma laje preparada, energizada e colocada em serviço em uma fração do tempo exigido pelas abordagens tradicionais.
é uma especialista líder na China em subestações transformadoras tipo caixa, oferecendo produtos do tipo europeu (padrão IEC) e do tipo americano (padrão ANSI/IEEE). O modelo direto da fábrica da empresa, a conformidade com vários padrões e a forte capacidade de engenharia personalizada a tornam um parceiro OEM e atacadista confiável para empreiteiros EPC, serviços públicos, desenvolvedores industriais e proprietários de projetos de energia renovável em todo o mundo.
Este white paper fornece uma análise técnica e comercial abrangente de subestações transformadoras tipo caixa: taxonomia de produtos, princípios de engenharia, benchmarks de desempenho, orientação de aplicação, conformidade com padrões e metodologia de decisão de aquisição. Pretende ser um documento de referência para engenheiros elétricos, gerentes de projetos, profissionais de compras e tomadores de decisões técnicas.
Prevê-se que o consumo global de energia cresça entre 2,4 e 3,1% anualmente até 2035, impulsionado pela expansão industrial, pelo crescimento da população urbana, pela adopção de veículos eléctricos e pela integração de fontes de energia renováveis distribuídas. Os métodos convencionais de construção de subestações — que exigem estruturas civis permanentes, prazos de licenciamento estendidos e grandes equipes de instalação — são cada vez mais incompatíveis com a velocidade e a flexibilidade exigidas pela entrega de projetos modernos.
Entretanto, as expectativas de segurança e fiabilidade por parte dos serviços públicos e dos organismos reguladores continuam a aumentar. Eventos como falhas de equipamentos devido à proteção ambiental inadequada, incidentes de arco elétrico de peças energizadas expostas e contaminação por óleo de equipamentos legados estão impulsionando uma mudança em direção a arquiteturas de distribuição mais integradas, testadas em fábrica e fechadas.
O mercado global de subestações compactas/tipo caixa foi avaliado em aproximadamente US$ 13,5 bilhões em 2023 e deverá crescer a uma CAGR de 7,2–8,5% até 2030. Os principais vetores de crescimento incluem:
| Região | Valor 2023 | Previsão para 2030 | CAGR | Motorista principal |
|---|---|---|---|---|
| Ásia-Pacífico | US$ 5,4 bilhões | US$ 9,8 bilhões | 8,9% | Industrialização, RE |
| Europa | US$ 3,1 bilhões | US$ 5,1 bilhões | 7,4% | Modernização da rede |
| América do Norte | US$ 2,6 bilhões | US$ 4,2 bilhões | 7,1% | Substituição de infraestrutura envelhecida |
| MEA e América Latina | US$ 2,4 bilhões | US$ 4,5 bilhões | 9,4% | Programas de eletrificação |
Tabela 1 — Mercado global de subestações tipo caixa por região, 2023–2030
A Subestação Transformadora Tipo Caixa(também chamada de subestação compacta, subestação pré-fabricada ou subestação de pacote) é uma unidade de distribuição de energia pré-testada e totalmente montada em fábrica que integra três componentes funcionais em um único gabinete à prova de intempéries:
A montagem na fábrica garante que o cabeamento interno, as conexões do barramento, as configurações do relé de proteção e as interfaces entre componentes sejam concluídos, testados e verificados antes da entrega. O trabalho no local é reduzido à preparação da fundação civil, terminação dos cabos MT/BT, aterramento e energização.
As subestações tipo caixa são amplamente categorizadas em duas famílias de projeto, refletindo tradições de engenharia divergentes e preferências de padrões regionais:
| Dimensão | Tipo Europeu | Tipo Americano |
|---|---|---|
| Padrão | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, Série C37 |
| Comutação de MT | Quadro de distribuição a vácuo CB ou SF₆ | Fusível + Chave Seccionadora de Carga (LBS) |
| Transformador | Tipo seco (preferencial) ou imerso em óleo | Imerso em óleo (padrão) |
| Regiões alvo | Europa, China, Médio Oriente, Ásia-Pacífico, África | América do Norte, América Latina, partes da Ásia e África |
Tabela 2 — Tipo Europeu vs. Americano: Classificação de Nível Superior
A subestação tipo caixa Europeia adota um layout modular de três compartimentos dentro de um gabinete galvanizado a quente ou de aço inoxidável. Os três compartimentos – quadro de distribuição de MT, transformador e distribuição de BT – são fisicamente separados por paredes divisórias internas, proporcionando contenção de falta de arco e permitindo acesso independente para manutenção sem desenergizar seções adjacentes.

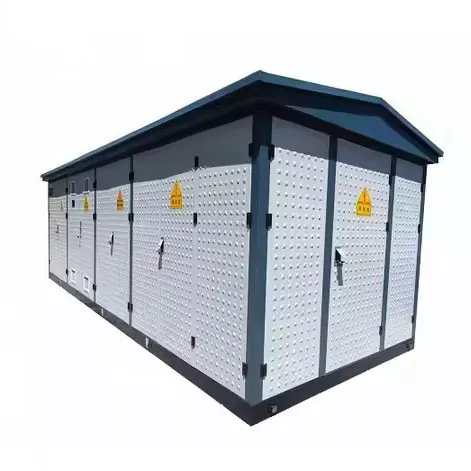

Figura 1 — Subestação Caixa Tipo Europeu
O compartimento de MT acomoda uma unidade principal de anel (RMU) ou painéis de MT individuais, dependendo da topologia de alimentação (alimentador radial ou de anel). Duas tecnologias principais de comutadores são empregadas:
| Tecnologia | Descrição |
|---|---|
| Disjuntor a Vácuo (VCB) | Interrompe correntes de falta e de carga em um frasco interruptor a vácuo. Oferece alta resistência (mais de 10.000 ciclos operacionais), rápida eliminação de falhas (<50 ms) e é livre de SF₆ – cada vez mais preferido sob regulamentações ambientais. |
| Painel isolado a gás SF₆ (GIS) | Usa gás hexafluoreto de enxofre para extinção e isolamento de arco. Extremamente compacto e altamente confiável. Nota: O SF₆ é um potente gás com efeito de estufa (GWP ~23.500) e a sua utilização está sujeita a regulamentações ambientais mais rigorosas na UE e noutros locais. |
| Unidade principal de anel (RMU) | Um dispositivo de comutação selado de fábrica e isolado a gás (SF₆ ou vácuo) que combina chaves seccionadoras sob carga e fusíveis de proteção em uma unidade compacta com invólucro metálico. Ideal para redes de distribuição de alimentação em anel. |
O painel de média tensão fornece todas as funções de proteção necessárias: sobrecorrente (ANSI 51), falha à terra (ANSI 51N/67N) e proteção diferencial quando especificado. A conformidade com a IEC 62271-200 garante a classificação de falha de arco (IAC — Internal Arc Classified) para proteção pessoal.
O compartimento do transformador de uma subestação do tipo europeu acomoda mais comumente um transformador do tipo seco de resina fundida (série SCB), embora unidades imersas em óleo também sejam usadas. A preferência pelo tipo seco em subestações do tipo europeu alinha-se com as vantagens de segurança contra incêndio críticas para instalações urbanas, comerciais e internas próximas. Características principais:
O compartimento de BT abriga o quadro de distribuição principal de BT com disjuntores em caixa moldada (MCCBs) ou disjuntores abertos (ACBs) em alimentadores de saída, medição de energia, capacitores de correção de fator de potência (opcional) e interfaces para monitoramento remoto e integração SCADA. Os sistemas de barramento são dimensionados para corrente nominal com classificação adequada de resistência a curto-circuito de acordo com IEC 61439.
| Parâmetro | Faixa de especificações |
|---|---|
| Capacidade nominal | 100 kVA – 2.500 kVA (padrão); até 6.300 kVA especiais |
| Classe de Tensão MT | 6kV, 10kV, 20kV, 35kV |
| Tensão de saída de baixa tensão | 0,4 kV (3P+N), disponível sob medida |
| Dispositivo de comutação MT | CB de vácuo / SF₆ RMU / Chave seccionadora sob carga |
| Tipo de transformador | Resina fundida do tipo seco (preferencial) ou imersa em óleo |
| Classificação de curto-circuito | 16 kA / 20 kA / 25 kA (1 s) — conforme IEC 62271 |
| Classe de Proteção | Padrão IP33D; IP44 / IP54 com gabinete aprimorado |
| Temperatura ambiente | –25 °C a +40 °C padrão; Versão ártica de –40 °C disponível |
| Altitude | Até 1.000 m padrão; versões reduzidas para até 4.000 m |
| Padrões Aplicáveis | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integração de rede inteligente | Interface de comunicação IEC 61850 disponível; Pronto para SCADA |
Tabela 3 — Subestação Caixa Tipo Europeu: Especificações Técnicas Indicativas
O Tipo Americano (também conhecido como Subestação Transformadora Pad-Mounted ou Loop-Feed) se distingue por seu layout interno triangular ou linear, com o compartimento de comutação de MT e seções de medição/distribuição de BT acessíveis pela frente e pelas laterais, respectivamente, e o transformador imerso em óleo ocupando o compartimento central. O gabinete externo é normalmente um gabinete de aço pintado de grande espessura com portas invioláveis e com cadeado, projetado para instalação no nível do solo em uma base de concreto.
Figura 2 — Subestação Box Tipo Americana
O tipo americano utiliza uma configuração de comutação de MT mais simples e econômica em comparação com o tipo europeu. O arranjo padrão consiste em:
Essa configuração oferece uma combinação atraente de simplicidade, economia e confiabilidade. A ausência de componentes eletrônicos de proteção complexos reduz a carga de manutenção e os requisitos de habilidades especializadas, tornando-o adequado para aplicações em áreas com infraestrutura de mão de obra técnica limitada.
O transformador em uma subestação do tipo americano é invariavelmente uma unidade imersa em óleo e selada (sem conservador). O design totalmente vedado evita a entrada de umidade no óleo, eliminando a principal causa da degradação do isolamento. Características principais:
A seção de BT de uma subestação do tipo americano é comparativamente mais simples, normalmente compreendendo um disjuntor principal ou seccionadora com fusível, uma tomada para medidor de energia e conexões para alimentadores de BT de saída. Uma distribuição de BT mais sofisticada (múltiplos alimentadores de saída, correção do fator de potência, monitoramento remoto) pode ser incorporada, mas é menos comum em configurações padrão.
| Parâmetro | Faixa de especificações |
|---|---|
| Capacidade nominal | 75 kVA – 2.500 kVA (padrão); 3.750 kVA+ com design especial |
| Classe de Tensão MT | 5 kV, 15 kV, 25 kV, 35 kV (classe ANSI) |
| Tensão de saída de baixa tensão | 120/240 V (monofásico), 208Y/120 V, 480Y/277 V ou personalizado |
| Dispositivo de comutação MT | Bay-O-Net / Fusível limitador de corrente + Chave seccionadora sob carga |
| Tipo de transformador | Imerso em óleo, hermeticamente selado (ONAN) |
| Gabinete | Aço de alto calibre, pintura com revestimento em pó/poliuretano; inviolável |
| Classe de Proteção | Padrão NEMA 3R (resistente à chuva e granizo); NEMA 4X opcional |
| Design frontal | Sim – conectores de cotovelo para terminação de cabo MT com proteção contra toque |
| Padrões Aplicáveis | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Alimentação em loop | Padrão — duas posições de cabo MT de entrada (capaz de alimentação de loop) |
Tabela 4 — Subestação Box Tipo Americana: Especificações Técnicas Indicativas
Embora ambos os tipos de produtos cumpram o objetivo fundamental de distribuição de energia compacta e pré-fabricada, suas filosofias de projeto, capacidade de proteção, perfis de custo do ciclo de vida e ambientes de aplicação ideais diferem substancialmente. A tabela abaixo fornece uma comparação estruturada para apoiar decisões de seleção de tecnologia.
| Critério | Tipo Europeu | Tipo Americano |
|---|---|---|
| Proteção MT | Proteção completa do CB com relé; alta discriminação de falhas | Baseado em fusível; seletividade de zona de falha mais simples e limitada |
| Transformador | Preferencialmente tipo seco – à prova de fogo, baixa manutenção | Imerso em óleo — robusto, econômico e comprovado |
| Custo de capital | Maior (prêmio de 15–30% vs. americano) | Menor – econômico para projetos com orçamento limitado |
| Pronto para rede inteligente | Excelente — IEC 61850, SCADA, controle remoto | Básico — inteligência nativa limitada; atualizável |
| Segurança contra incêndio | Excelente (transformador tipo seco, classe de incêndio F1) | Bom – projeto de óleo selado; precauções contra incêndio necessárias |
| Manutenção | Muito baixo – o tipo seco não precisa de manutenção de óleo | Moderado – monitoramento periódico da condição do óleo |
| Instalação | Um pouco mais complexo; comissionamento especializado | Simples, rápido — ideal para implantação distribuída |
| Tolerância de sobrecarga | Bom (com opção de refrigeração por ar forçado) | Excelente – grande massa térmica de óleo |
| Padrão Primário | CEI 62271-202/GB/T 17467 | ANSI/IEEE C57.12.26/C57.12.28 |
Tabela 5 - Subestação tipo caixa tipo europeia vs. americana: comparação abrangente
Nenhum dos tipos é universalmente superior. O tipo europeu oferece maior inteligência de proteção, segurança contra incêndio e escalabilidade de rede inteligente a um custo premium, tornando-o ideal para ambientes urbanos, comerciais e regulamentados. O tipo americano oferece excelente relação custo-benefício e simplicidade de implantação para parques industriais, redes suburbanas e projetos com orçamento limitado.
O gabinete é a primeira linha de defesa para equipamentos elétricos internos e representa um elemento crítico de confiabilidade a longo prazo. As subestações Lugao Power Box usam a seguinte hierarquia de construção, dependendo do tipo de produto e das especificações ambientais:
| Tipo de material | Descrição |
|---|---|
| Aço galvanizado por imersão a quente (HDG) | Construção de base para todas as unidades padrão. O revestimento de zinco proporciona excelente resistência à corrosão; adequado para ambientes industriais e urbanos em geral. Camada mínima de zinco: 85 μm conforme ISO 1461. |
| Aço inoxidável 304 / 316L | Especificado para aplicações costeiras, marítimas, químicas ou de alta umidade. O grau 316L oferece resistência superior a cloretos. Padrão para subestações de projetos eólicos offshore. |
| Gabinete de liga de alumínio | Opção leve para locais com restrições de peso ou restrições logísticas de transporte. O acabamento superficial anodizado proporciona resistência à corrosão sem pintura. |
| Composto GRP / FRP | Opção de polímero reforçado com vidro para aplicações que exigem invólucros não magnéticos e não condutores (por exemplo, conjuntos de ressonância magnética, ambientes eletrônicos sensíveis). |
A proteção do gabinete contra partículas sólidas e água é definida pelo código IP (IEC 60529). Os níveis de proteção padrão e aprimorados do Lugao são:
| Classe IP | Nível de proteção | Aplicação Típica |
|---|---|---|
| IP33D | Proteção contra poeira/chuva (spray de 15°) | Instalação externa padrão, clima geral |
| IP44 | À prova de respingos de todas as direções | Áreas costeiras, zonas tropicais de alta pluviosidade |
| IP54 | Protegido contra poeira + à prova de respingos | Ambientes industriais empoeirados, climas desérticos |
| NEMA 3R | Chuva e granizo (padrão ANSI/NEMA) | Tipo americano para projetos da América do Norte/ANSI |
Tabela 6 — Classes de proteção IP/NEMA do gabinete oferecidas pela Lugao Power
O gerenciamento térmico eficaz dentro do gabinete é essencial para evitar o envelhecimento prematuro do isolamento e garantir a operação dentro dos limites de temperatura nominais. As subestações de Lugao empregam:
A conformidade com os padrões internacionais e nacionais aplicáveis não é opcional – é a base para aprovações de projetos, acordos de interconexão de serviços públicos, cobertura de seguro e proteção de responsabilidade legal de longo prazo. Os produtos Lugao Power são projetados, fabricados e testados de acordo com toda a matriz de padrões aplicáveis para produtos do tipo europeu e americano.
| Padrão | Corpo | Escopo |
|---|---|---|
| CEI 62271-202 | CEI | Subestações pré-fabricadas de alta/baixa tensão — padrão de projeto primário para tipo europeu. |
| CEI 60076-11 | CEI | Transformadores de potência do tipo seco — desempenho contra incêndio, classe climática/ambiental, isolamento. |
| CEI 62271-1/-100/-200 | CEI | Especificações comuns para painéis de distribuição CA; Disjuntores CA; Quadro de distribuição CA em invólucro metálico. |
| CEI 61439-1/-2 | CEI | Conjuntos de manobra e controle de baixa tensão - projeto e teste de quadros de distribuição de BT. |
| ANSI/IEEE C57.12.26 | IEEE | Requisitos para transformadores de distribuição monofásicos imersos em óleo montados em almofada - tipo americano. |
| ANSI/IEEE C57.12.28 | IEEE | Integridade do gabinete do equipamento montado em almofada — desempenho mecânico e segurança ANSI. |
| GB/T 17467 | SACO | Norma Nacional Chinesa para subestações pré-fabricadas de alta/baixa tensão (equivalente à IEC 62271-202). |
| CE (LVD + EMC) | UE | Obrigatório para produtos colocados no mercado UE/EEE. Demonstra conformidade com a Diretiva de Baixa Tensão e a Diretiva EMC. |
| CCC (3C) | CNCA | Certificação Compulsória da China — exigida para produtos elétricos regulamentados vendidos no mercado interno chinês. |
Tabela 7 — Matriz de Conformidade com Padrões: Subestações Lugao Power Box
Ao adquirir projetos internacionais, sempre especifique os padrões aplicáveis nos documentos de RFQ e exija certificados de teste de tipo verificáveis de um laboratório terceirizado credenciado (por exemplo, KEMA, TÜV, SGS, CESI). A Lugao Power mantém relatórios de teste de tipo e documentação de certificação atualizados para todas as linhas de produtos padrão e fornece cópias como parte do pacote de documentação de entrega padrão.
As subestações transformadoras do tipo caixa são implantadas em uma gama extremamente diversificada de aplicações. As seções a seguir traçam o perfil dos principais segmentos de aplicação, com orientações específicas sobre a seleção do tipo de produto, os principais requisitos de engenharia e os recursos relevantes da Lugao para cada um.
As concessionárias municipais e as empresas de distribuição urbana usam subestações tipo caixa para fornecer a transformação final de 10–35 kV para 0,4 kV em ambientes urbanos onde o espaço é escasso e os requisitos estéticos, de ruído e de segurança são rigorosos. Os cenários típicos de implantação incluem câmaras subterrâneas, quiosques acima do solo e em estacionamentos de vários níveis ou porões de edifícios.
Parques industriais e grandes campi de produção exigem infraestrutura de distribuição de energia confiável e de rápida implantação, capaz de atender diversas cargas — acionamentos de motores, aquecimento de processos, ar comprimido, HVAC — com altos fatores de carga e requisitos exigentes de qualidade de energia.
Projetos de energia solar fotovoltaica e eólica em escala de utilidade pública exigem um grande número de subestações elevadoras (normalmente saída de inversor de 0,69 kV para rede coletora de 10/35 kV). A economia e o cronograma desses projetos são altamente sensíveis ao custo do equipamento e ao cronograma de instalação – ambas áreas onde as subestações tipo caixa oferecem vantagens decisivas em relação à construção de subestações convencionais.
O grande desenvolvimento de infraestruturas — aeroportos, portos marítimos, sistemas de metro/ferroviários, estádios, centros de dados e estações de tratamento de água — exige uma distribuição de energia primária fiável com requisitos de disponibilidade e manutenção bem definidos. As subestações box servem como pontos de distribuição primários e subestações secundárias dentro da rede de distribuição local.
Projetos de construção, operações de recuperação de desastres, grandes eventos e implantações militares exigem infraestrutura de distribuição de energia portátil e de rápida implantação. Subestações de caixa montadas em skids ou em reboques fornecem capacidade total de distribuição com preparação mínima do local.
| Etapa | Atividade | Principais perguntas e considerações |
|---|---|---|
| 1 | Definir carga e capacidade | Carga total (kVA), fator de demanda, projeção de crescimento de carga em 15–20 anos? Tamanho para carregamento de 70–80% no pico da demanda projetada. |
| 2 | Determinar os níveis de tensão | Tensão de alimentação de MT disponível? Tensão de distribuição de BT necessária? A regulação de tensão (OLTC) é necessária para a estabilidade da carga? |
| 3 | Avalie o local e o ambiente | Interior ou exterior? Faixa de temperatura ambiente, altitude, umidade, nível de poluição (sal, poeira, produtos químicos)? Restrições de espaço? |
| 4 | Selecione o tipo de produto | Prioridade de segurança contra incêndio → Europeia (tipo seco). Restrição orçamentária/proteção simples → Americana. Rede inteligente/automação → Europeia. |
| 5 | Especifique os padrões | Identificar padrões obrigatórios para jurisdição do projeto. Especifique as marcas de certificação exigidas (IEC, ANSI, CE, CCC, etc.) na RFQ. |
| 6 | Avalie o TCO | Compare o custo total de propriedade: custo de capital + perdas sem carga capitalizadas + perdas de carga capitalizadas + custo de manutenção ao longo da vida útil. |
Tabela 8 — Estrutura de seleção de subestações tipo caixa de seis etapas
| Escolha TIPO EUROPEU se… | Escolha TIPO AMERICANO se… |
|---|---|
| –A instalação é interna, urbana ou perto de edifícios ocupados –Os códigos de segurança contra incêndio proíbem equipamentos cheios de óleo –É necessária integração com rede inteligente/SCADA –Discriminação de alta proteção é especificada –A manutenção mínima é uma prioridade –O local está sujeito a alta umidade ou atmosfera corrosiva –Jurisdição do projeto IEC (Europa, China, Oriente Médio, África) |
–O orçamento do projeto é limitado –A implantação rápida é crítica –A aplicação é industrial, suburbana ou rural ao ar livre –A tolerância à sobrecarga é importante –Operação simples por técnicos de comércio geral –A topologia de rede MT com alimentação em loop é usada –Jurisdição do projeto ANSI/IEEE (Américas, partes da Ásia) |
Tabela 9 — Guia de Seleção Rápida: Tipo Europeu vs. Tipo Americano
Ao emitir uma Solicitação de Cotação (RFQ) para a Lugao Power ou qualquer fornecedor de subestação box, os seguintes dados técnicos deverão ser fornecidos ou solicitados:
Lugão Power Co., Ltd.é um fabricante especializado de transformadores de potência e subestações transformadoras tipo caixa com sede na China, focado exclusivamente no projeto, engenharia e fornecimento de equipamentos de distribuição elétrica para os mercados nacional e internacional. O foco exclusivo da empresa no produto permite uma profundidade de capacidade técnica e consistência de qualidade de fabricação que os fornecedores generalistas de equipamentos elétricos não conseguem replicar.
A Lugao opera como parceira OEM para marcas elétricas internacionais e como fornecedora atacadista direta para empreiteiros de EPC, serviços públicos e desenvolvedores industriais em todo o mundo. O fornecimento direto da fábrica elimina as margens do distribuidor e garante qualidade consistente, acesso direto à engenharia e desempenho de entrega confiável para os clientes.

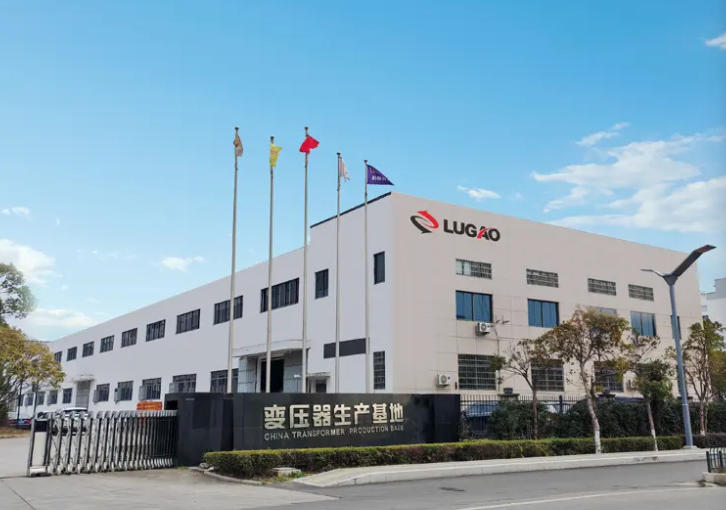

Figura 3 — Instalação de fabricação da Lugão Power Co., Ltd.
| Produto | Variantes disponíveis | Faixa de capacidade |
|---|---|---|
| Subestação de caixa tipo europeia | VCB / SF₆ RMU / LBS + Transformador tipo seco ou óleo | 100 kVA – 6.300 kVA |
| Subestação Caixa Tipo Americana | Fusível + LBS, alimentação de loop, montagem em bloco, transformador imerso em óleo | 75 kVA – 3.750 kVA+ |
| Transformador de distribuição tipo seco | Série SCB, resina fundida, classe de fogo F1 | 30 kVA – 10.000 kVA |
| Transformador Imerso em Óleo | Série S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50.000 kVA |
| Subestações personalizadas/OEM | Serviço completo de engenharia, dimensões e classificações personalizadas | Por especificação do projeto |
Tabela 10 — Visão geral do portfólio de produtos Lugao Power
| Vantagem | Descrição |
|---|---|
| Foco Especializado | Todos os recursos de engenharia, instalações de teste e processos de fabricação em Lugao são dedicados a produtos de transformadores e subestações. Nenhuma diluição de experiência em linhas de produtos não relacionadas. |
| Conformidade multipadrão | Produtos certificados pela IEC, ANSI/IEEE, GB, CE e CCC — permitindo a implantação em praticamente qualquer jurisdição de projeto em todo o mundo sem reengenharia. |
| Engenharia Personalizada | A equipe interna de projeto oferece personalização completa: tensões fora do padrão, capacidades incomuns, materiais de gabinete especiais, projetos para climas extremos e integração de redes inteligentes. |
| Preço direto da fábrica | A eliminação das margens dos distribuidores proporciona uma vantagem de custos estruturais de 15 a 25% em comparação com produtos equivalentes adquiridos através de redes de distribuição. |
| Confiabilidade comprovada | Produtos projetados e validados para operação sob condições de carga total contínua, alta umidade, alta temperatura, névoa salina e poeira do deserto. |
| Parceria OEM | Capacidade completa de OEM, incluindo placa de identificação personalizada, documentação e embalagem para clientes de marcas internacionais que exigem fornecimento com etiqueta branca. |
A Lugao Power exporta subestações box e transformadores de energia para projetos na Ásia-Pacífico, Oriente Médio, África, Europa e Américas. O portfólio de conformidade multipadrão da empresa e a experiência com logística internacional, documentação alfandegária e requisitos de aprovação de serviços públicos locais a tornam um parceiro confiável para fornecimento de projetos transfronteiriços.
As operações de fabricação e engenharia da Lugao Power são regidas por um Sistema de Gestão de Qualidade (SGQ) alinhado com os princípios ISO 9001, cobrindo todo o ciclo de vida do produto, desde a aquisição de materiais até a entrega e suporte pós-venda. O SGQ inclui procedimentos de controle documentados para todos os processos críticos de fabricação, qualificação de fornecedores, inspeção em processo, gerenciamento de não conformidades e manutenção de equipamentos de teste calibrados.
Cada subestação box Lugao passa por um abrangente programa de testes de rotina antes da entrega, incluindo:
| Teste | Critérios padrão/de aceitação |
|---|---|
| Dielétrico MT (Suportabilidade AC) | IEC 62271-1 / ANSI C37: Aplicado no nível de isolamento nominal por 1 minuto — sem descarga elétrica |
| Suportabilidade de frequência de energia LV | IEC 61439-1: Aplicado de acordo com o nível de isolamento nominal — sem descarga elétrica |
| Testes de Rotina de Transformadores | IEC 60076-1: Resistência do enrolamento, relação de tensão, impedância de curto-circuito, perda sem carga, perda de carga |
| Resistência de Isolamento | De acordo com IEC 60076/IEC 62271 — resistência medida em 2.500 V CC; em comparação com a linha de base da fábrica |
| Teste Funcional do Relé de Proteção | Todas as funções de proteção testadas em relação às configurações de coordenação do relé; tempo de viagem verificado |
| Teste de Função de Intertravamento | Todos os intertravamentos mecânicos e elétricos verificados para evitar sequências de comutação incorretas |
| Inspeção Visual e Dimensional | Todos os componentes, etiquetas, marcações de cabos e conexões verificadas em relação ao desenho aprovado |
| Amostra de óleo (unidades imersas em óleo) | IEC 60296: Rigidez dielétrica, teor de umidade e acidez testados e certificados |
Tabela 11 — Programa de Testes de Rotina para Subestações Lugao Box
Para pedidos significativos ou a pedido do cliente, a Lugao Power organiza Testes de Aceitação de Fábrica (FAT) testemunhados em suas instalações. Durante o FAT, os engenheiros do cliente ou o agente de inspeção designado podem testemunhar todos os testes elétricos de rotina, revisar os certificados de materiais e componentes, verificar a conformidade dimensional, inspecionar a documentação de qualidade e confirmar a precisão da placa de identificação antes de autorizar o envio. Relatórios completos de teste FAT com dados de teste, registros de calibração e aprovação do inspetor são fornecidos como parte do pacote de documentação de entrega.
