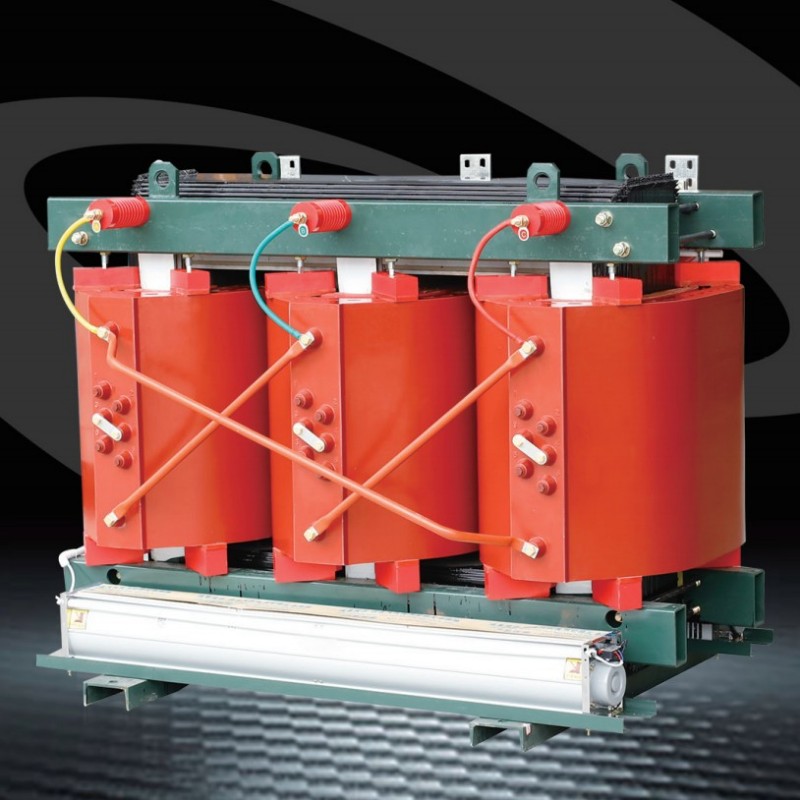

Um guia abrangente para SC (b) 13--20-10kV Resina fundida transformadores do tipo seco

Ao contrário do tradicionalTransformadores imersos de óleo, o SC (b) 13--20-10kV Resina fundida do tipo seco do tipo seco Aproveite a tecnologia de fundição de resina epóxi para redefinir os padrões de desempenho, tornando-o uma escolha indispensável para infraestrutura crítica e configurações urbanas.

Uma olhada mais de perto no modelo: SC (b) 13--20-10kV

Antes de explorar seus recursos, vamos decodificar o nome do modelo:

S: representa um transformador trifásico (o "S" significa "trifásico" em chinês).

C: Indica o isolamento de resina fundido, a principal tecnologia que garante segurança e durabilidade incêndio.

(B): denota uma bobina de baixa tensão, uma opção de design que resolve problemas comuns nas bobinas tradicionais de enrolamento de arame.

13: O número de série do projeto, refletindo iterações avançadas de engenharia para melhorar a eficiência.

: A capacidade nominal varia de 50 kVa a 3150 kVa.

20-10kV: o nível de tensão lateral de alta tensão.

Quais são as condições operacionais para os transformadores do tipo seco de resina fundida SC (b) 13-20-10kV?

● Altitude de instalação: não superior a 1000m acima do nível do mar;

● Forma de onda de tensão da fonte de alimentação: semelhante a uma onda senoidal;

● Simetria da tensão de fonte de alimentação multifásica: as tensões da fonte de alimentação conectadas a um transformador multifásico devem ser aproximadamente simétricas;

● Temperatura ambiente: temperatura máxima do ar +40 ° C; Temperatura média diária máxima +30 ° C; Temperatura média anual máxima +20 ° C; Temperatura mínima do ar -25 ° C (aplicável a transformadores internos).

O que torna os transformadores do tipo seco da resina elenco especial?

● núcleo

1.O núcleo é construído de folhas de aço de silício laminadas a frio com alta permeabilidade magnética, excelente orientação para grãos e juntas escalonadas totalmente inclinadas de 45 °. O núcleo utiliza uma estrutura especial da placa de tração do tubo quadrado, com as pernas principais ligadas a fita isolante. A superfície do núcleo é revestida com uma resina especial para evitar umidade e ferrugem, reduzindo efetivamente as perdas de não carga, corrente sem carga e ruído do núcleo.

2.Safe, Retardente de chama e livre de poluição, pode ser instalado diretamente no centro de carga.

3. Manutenção, fácil de instalar e baixos custos operacionais gerais.

4. Alta resistência à umidade permite a operação normal a 100% de umidade e pode ser colocada de volta em operação após uma interrupção sem pré-secagem.

5. Perdas baixas, descarga parcial baixa, baixo ruído e forte dissipação de calor são garantidas. Equipado com um sistema abrangente de controle de proteção à temperatura, ele fornece garantia confiável para operação de transformador seguro. Alta confiabilidade. Com base em estudos operacionais de produtos já em operação, os indicadores de confiabilidade do produto atingiram os padrões profissionais internacionais.

● Bobina de papel alumínio

O enrolamento de baixa tensão utiliza um único pedaço de papel alumínio de cobre, juntamente com o isolamento de giro da classe F, enrolou em uma máquina de enrolamento de folha de baixa tensão dedicada. As bobinas de papel alumínio abordam efetivamente as questões proeminentes de alta tensão de curto-circuito, desequilíbrio de ampere-turbing, baixa dissipação de calor, erros de ângulo da hélice de enrolamento e qualidade de soldagem manual instável associada a produtos de arame de baixa corrente e baixa tensão. Nossa empresa também usa envasamento de resina e cura para criar um acabamento resistente a umidade e mancha.

● Dispositivo de controle de temperatura

O transformador utiliza um termômetro de sinal da série BWDK. O sensor de temperatura é incorporado na metade superior da bobina de baixa tensão, detectando e exibindo automaticamente o nível de umidade operacional de cada uma das três fases. Ele também apresenta alarmes de temperatura excessiva e funções de disparo.

● Conversão de tensão

O conector permite a conversão de tensão entre 10kV e 20kV em diferentes posições, atendendo aos requisitos dos sistemas de 10kV e 20kV, respectivamente.

Quem precisa deste transformador?

A segurança não é negociável em sistemas de energia, especialmente em áreas de alto risco ou povoadas. O transformador SC (b) 13--20-10kV é construído para se destacar nesse sentido, com recursos que abordam riscos de incêndio, umidade e estabilidade operacional. Operação resistente a incêndio e sem poluição resina epóxi, o material de isolamento do transformador, é inerentemente-retardador de chamas. Ele não libera gases tóxicos quando exposto a altas temperaturas e pode suportar superaquecimento a curto prazo sem pegar fogo. Isso torna o transformador ideal para locais sensíveis ao fogo, como:

● Espaços subterrâneos: metrôs, minas e túneis.

● Edifícios públicos: escolas, hospitais e centros comerciais.

● Instalações críticas: usinas de energia, campos de petróleo e arranha-céus.

DiferenteTransformadores imersos de óleo, não há risco de contaminação do solo ou água de vazamentos - alinhando com os padrões ambientais modernos.

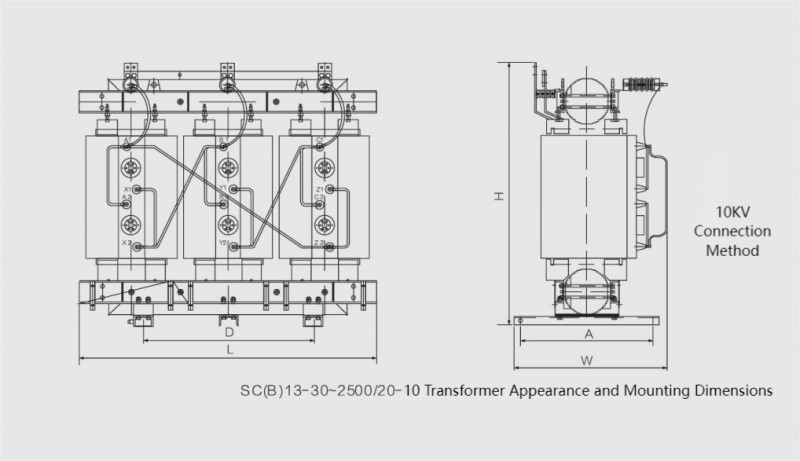

Especificações técnicas: os números por trás do desempenho

Para entender a versatilidade do transformador, vejamos seus principais parâmetros técnicos:
