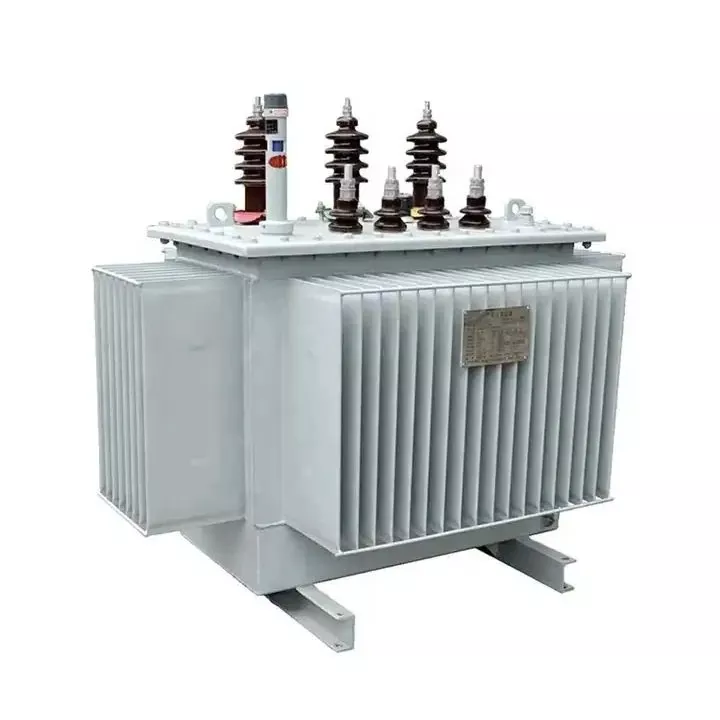

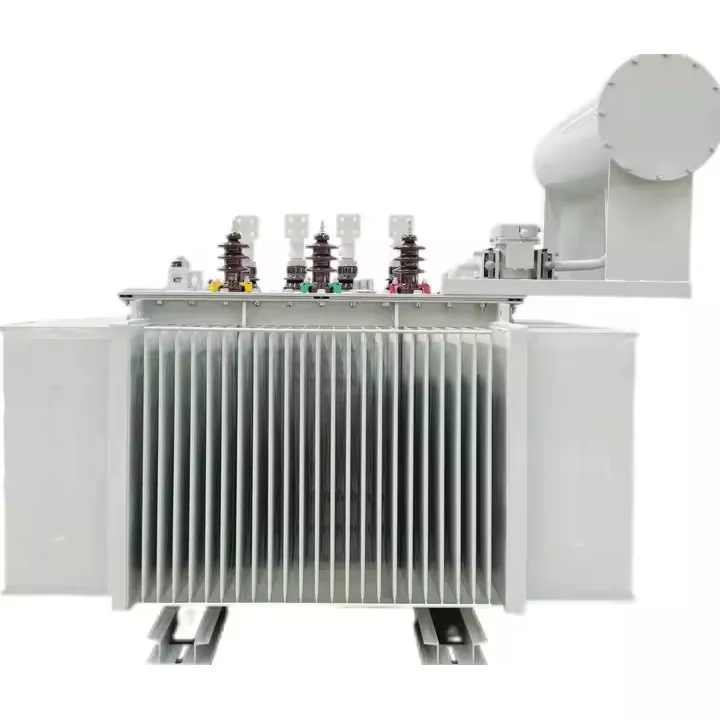

O que é um transformador imerso em óleo?

As pessoas ainda falam sobre transformadores imersos em óleo em sistemas de energia. Um transformador imerso em óleo serve como um dispositivo elétrico chave. Depende de óleo isolante para fins de resfriamento e isolamento. O núcleo e os enrolamentos ficam totalmente imersos nesse óleo. O óleo isolante é escolhido para esta função porque oferece alta resistência de isolamento. Também possui uma grande capacidade de calor específico. Essa configuração permite que ele remova rapidamente o calor da carga. Por sua vez, isso evita falhas causadas por problemas de superaquecimento localizado. Os transformadores controlam o aumento ou a diminuição dos níveis de tensão na transmissão e distribuição de energia. Eles ajudam a manter todo o sistema funcionando de forma estável. Um transformador típico inclui um núcleo, enrolamentos, óleo isolante, um tanque de óleo, um sistema de refrigeração e um sistema de proteção. O núcleo vem de chapas de aço silício laminadas a frio de alta qualidade. Os enrolamentos usam fio de cobre livre de oxigênio.

Transformadores imersos em óleovêm com várias características notáveis. Durante a operação, o óleo isolante move o calor gerado para o sistema de refrigeração por meio de convecção térmica. Quando a corrente de carga flui através dos enrolamentos, ela produz calor. O óleo isolante absorve esse calor imediatamente. Isso faz com que a temperatura do óleo aumente e sua densidade diminua. Como resultado, forma-se uma circulação natural. O sistema de resfriamento então dissipa o calor no ar circundante.

O ambiente petrolífero protege os componentes da corrosão causada pela umidade e oxigênio atmosféricos. A manutenção regular funciona junto com essa proteção. Juntos, eles podem prolongar bastante a vida útil. Ele cria uma configuração sólida para operação de longo prazo.

Este design oferece excelente desempenho de isolamento geral. Resiste bem ao estresse de alta tensão.

Transformadores imersos em óleoapresentam vários métodos de resfriamento. Os mais comuns incluem o auto-resfriado, conhecido como ONAN. Outro é refrigerado a ar, denominado ONAF. O resfriamento forçado a óleo a ar é da OFAF. Os usuários podem selecionar com base no ambiente regional onde irão operar.

As precauções de operação e manutenção aplicam-se a transformadores imersos em óleo. Sob condições de operação contínua, a temperatura máxima do óleo deve permanecer abaixo de 85 graus Celsius. O valor máximo permitido geralmente fica em torno de 90 graus Celsius. Isso ajuda a evitar o envelhecimento acelerado do isolamento.

Testes regulares são essenciais para essas unidades. Verifique a rigidez dielétrica, o teor de umidade, os gases dissolvidos e os níveis de acidez. Esses testes fornecem avisos antecipados para possíveis falhas.

Os transformadores lidam com sobrecargas temporárias com base em diretrizes específicas. No entanto, a operação contínua acima da classificação da placa de identificação acelera o envelhecimento do isolamento.

As inspeções de rotina mantêm as coisas sob controle. Examine as buchas regularmente. Limpe os radiadores conforme necessário. Verifique se os dispositivos de proteção funcionam corretamente. Confirme se os comutadores estão operando corretamente. Resolva imediatamente quaisquer sinais de vazamento de óleo.
